ПОЛНАЯ ЗАВОДСКАЯ ГОТОВНОСТЬ
Поставка с технологическим и вспомогательным оборудованием.
БЫСТРЫЙ МОНТАЖ НА ОБЪЕКТЕ
Блочно-модульное исполнение сокращает сроки монтажных работ.
ОЧИСТКА ДО НОРМ ПДК
До требований водоёмов рыбохозяйственного назначения.
МНОГОСТУПЕНЧАТАЯ ОЧИСТКА
От пескоулавливания до УФ-обеззараживания.
АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ
Автоматическое управление и контроль работы оборудования.
ВСЕСЕЗОННАЯ ЭКСПЛУАТАЦИЯ
Отопление, освещение и вентиляция технологического отсека.
Описание

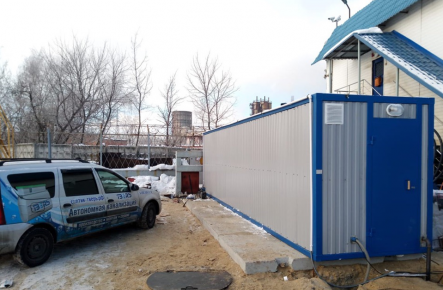

СВИРЬ-БМ — блочно-модульная установка для очистки поверхностных, талых и производственных сточных вод.
Станция выполнена в наземном исполнении и поставляется на объект в высокой степени заводской готовности — с технологическим оборудованием, автоматикой и необходимыми инженерными системами.
Блочно-модульное исполнение позволяет сократить объем работ на площадке и сроки монтажа. Технологический отсек оборудован отоплением, рабочим и аварийным освещением, приточно-вытяжной вентиляцией.
Очистка включает последовательное удаление песка и взвешенных веществ, нефтепродуктов, фильтрацию и сорбционную доочистку с последующим УФ-обеззараживанием.
Установки СВИРЬ имеют декларацию соответствия Таможенного союза и экспертное заключение о соответствии продукции Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю).
Модельный ряд
Наименование модели
Габариты
Производ-ность
Количество корпусов
Масса без учета воды
Цена
Свирь-1,5БМ
2,7м х 1,5м х 2,0м
1.5 л/сек.
1 шт.
2700 кг.
Свирь-2,5БМ
3,5м х 1,5м х 2,0м
2.5 л/сек.
1 шт.
4500 кг.
Свирь-5БМ
5,0м х 2,0м х 2,0м
5 л/сек.
1 шт.
5000 кг
Свирь-10БМ
8,0м х 2,4м х 2,4м
10 л/сек.
1 шт.
6500 кг.
Свирь-20БМ
9,6м х 2,4м х 2,4м
20 л/сек.
1 шт.
8000 кг.
Свирь-30БМ
13,1м х 2,4м х 2,4м
30 л/сек.
1 шт.
12000 кг.
Свирь-40БМ
2 блока "СВИРЬ" 9,6м х 2,4м х 2,4м
40 л/сек.
2 шт.
15200 кг.
Свирь-50БМ
2 блока "СВИРЬ" 12,5м х 2,4м х 2,4м
50 л/сек.
2 шт.
21000 кг.
Свирь-60БМ
2 блока "СВИРЬ" 13,1м х 2,4м х 2,4м
60 л/сек.
2 шт.
24000 кг.
Свирь-100БМ
4 блока "СВИРЬ" 13,1м х 2,4м х 2,4м
100 л/сек.
4 шт.
48000 кг.
Применение
СВИРЬ-БМ применяется для очистки поверхностных, талых и производственных сточных вод от взвешенных веществ и нефтепродуктов.
Установки востребованы на объектах:
- промышленные и производственные территории;
- нефтегазовые и химические предприятия;
- предприятия пищевой промышленности;
- автомагистрали, мосты и виадуки;
- АЗС и автомобильные стоянки;
- логистические и складские комплексы;
- торговые и торгово-развлекательные центры;
- микрорайоны и населенные пункты;
- стадионы и крупные общественные объекты;
- придорожные гостиницы и кафе;
- загородные комплексы и резиденции.
Принцип работы
Установка СВИРЬ-БМ поставляется комплектно с необходимым технологическим и вспомогательным оборудованием, обеспечивающим работу в автоматическом режиме, щитом управления оборудованием и блоком автоматического контроля работы установки.
- ТЕХНИЧЕСКИЙ ОТСЕК станции оборудован системой электроотопления, освещения (рабочее, аварийное) и приточно–вытяжной вентиляции.
- БЛОК-КОНТЕЙНЕР оснащен петлями для строповки при погрузочно-разгрузочных и монтажных работах. Конструкция установки обеспечивает стойкость к восприятию постоянных и временных нагрузок, нагрузки собственной массы конструкции, давления воды на внутренние поверхности емкости, внешнего давления, температурных нагрузок.

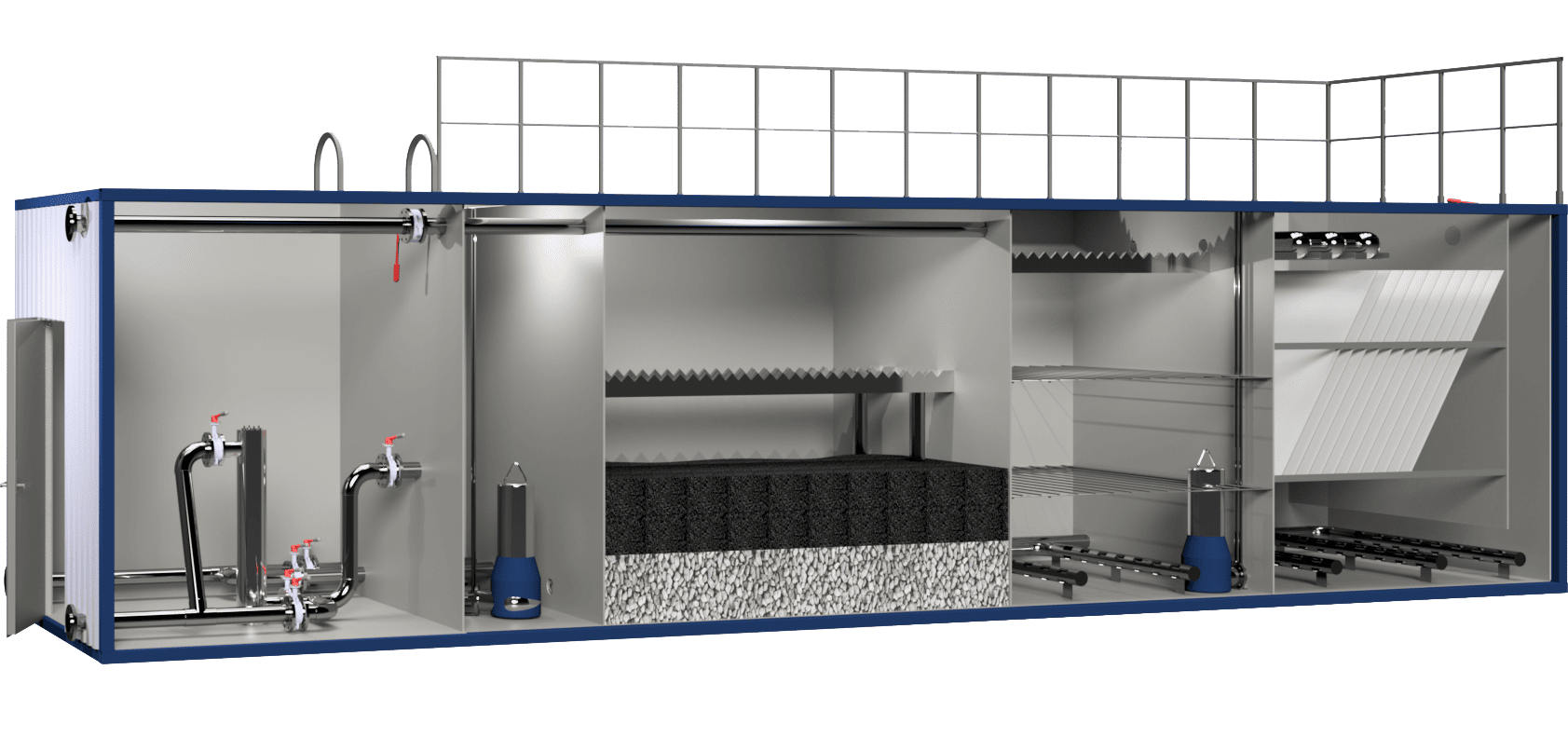

- БЛОК ОЧИСТКИ представляет собой горизонтальную прямоугольную емкость, снабженную внешними патрубками подвода сточных вод, отвода очищенных сточных вод и опорожнения установки, ввода электрокабелей и кабелей автоматизации, наземного исполнения с наружным утеплением и снабженную люками для доступа и обслуживания.
Подвод сточных вод на установку очистки осуществляется на отметке не ниже +2,5 от пола станции. Микроконтроллерная техника, сетевое оборудование и программное обеспечение производства «ОВЕН».

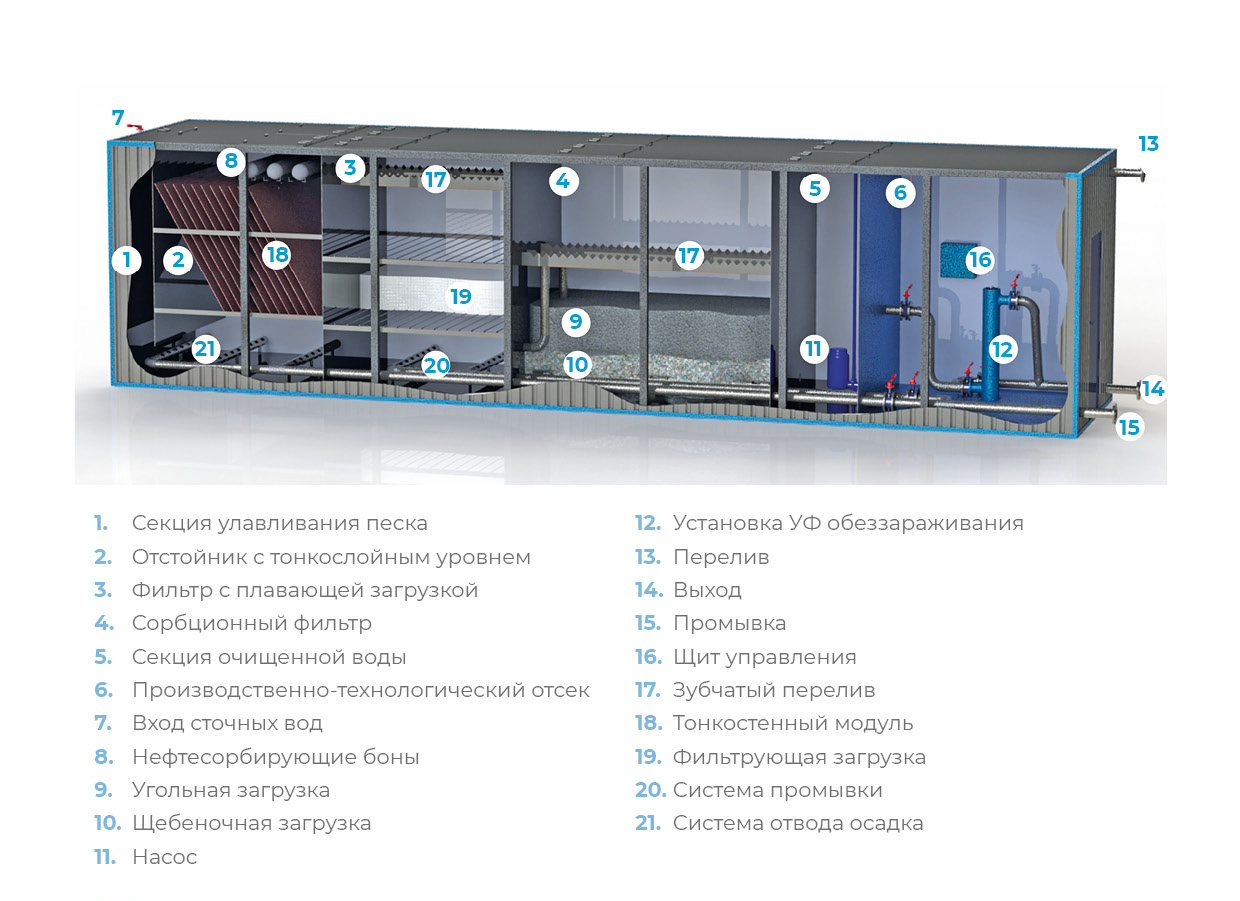

Секции очистных сооружений:
-
01 ПЕСКОУЛАВЛИВАНИЕ
С его помощью улавливаются и накапливаются сравнительно крупные частицы – песок, мелкий щебень, а также взвешенные вещества – грязь, ил.
-
02 ОТСТАИВАНИЕ И ОТДЕЛЕНИЕ НЕФТЕПРОДУКТОВ
В отстойнике с тонкослойным модулем происходит осаждение взвешенных веществ. Нефтепродукты собираются с поверхности воды, осадок накапливается в специальной зоне и удаляется через коллектор.
-
03 МЕХАНИЧЕСКАЯ ДООЧИСТКА

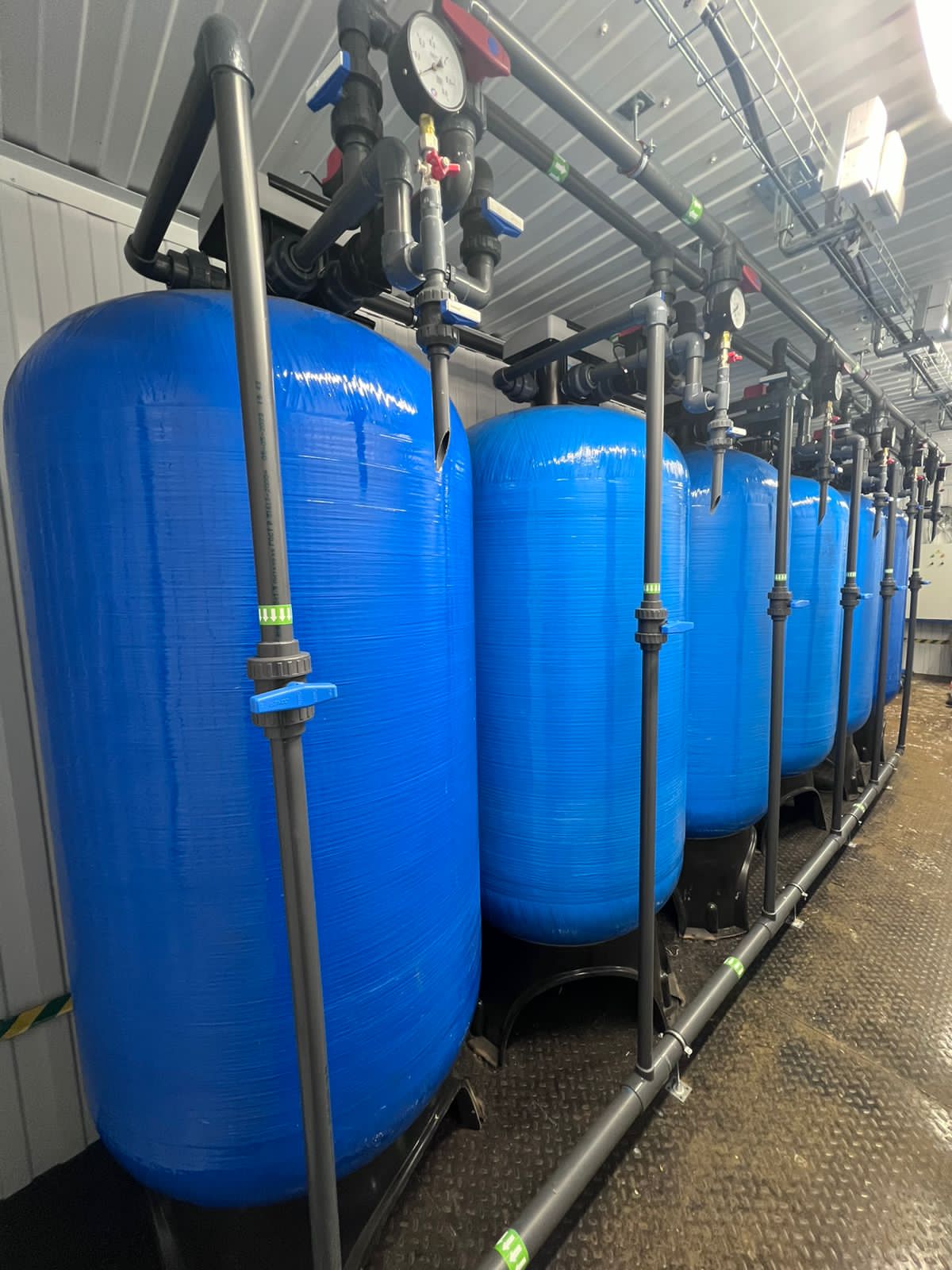

Осветленные стоки проходят через фильтр с плавающей загрузкой из гранулированного пенополистирола, где задерживаются оставшиеся загрязнения.
-
04 СОРБЦИОННАЯ ДООЧИСТКА
В фильтре с активированным углем удаляются остаточные нефтепродукты и мелкодисперсные загрязнения. Эта ступень обеспечивает глубокую доочистку воды.
-
05 УФ-ОБЕЗЗАРАЖИВАНИЕ
Очищенная вода проходит ультрафиолетовое обеззараживание. УФ-излучение инактивирует патогенные микроорганизмы без применения хлора.
-
06 ОТВОД ОЧИЩЕННОЙ ВОДЫ
После прохождения всех ступеней очищенные и обеззараженные сточные воды направляются на предусмотренный проектом выпуск.
