Канализационная насосная станция

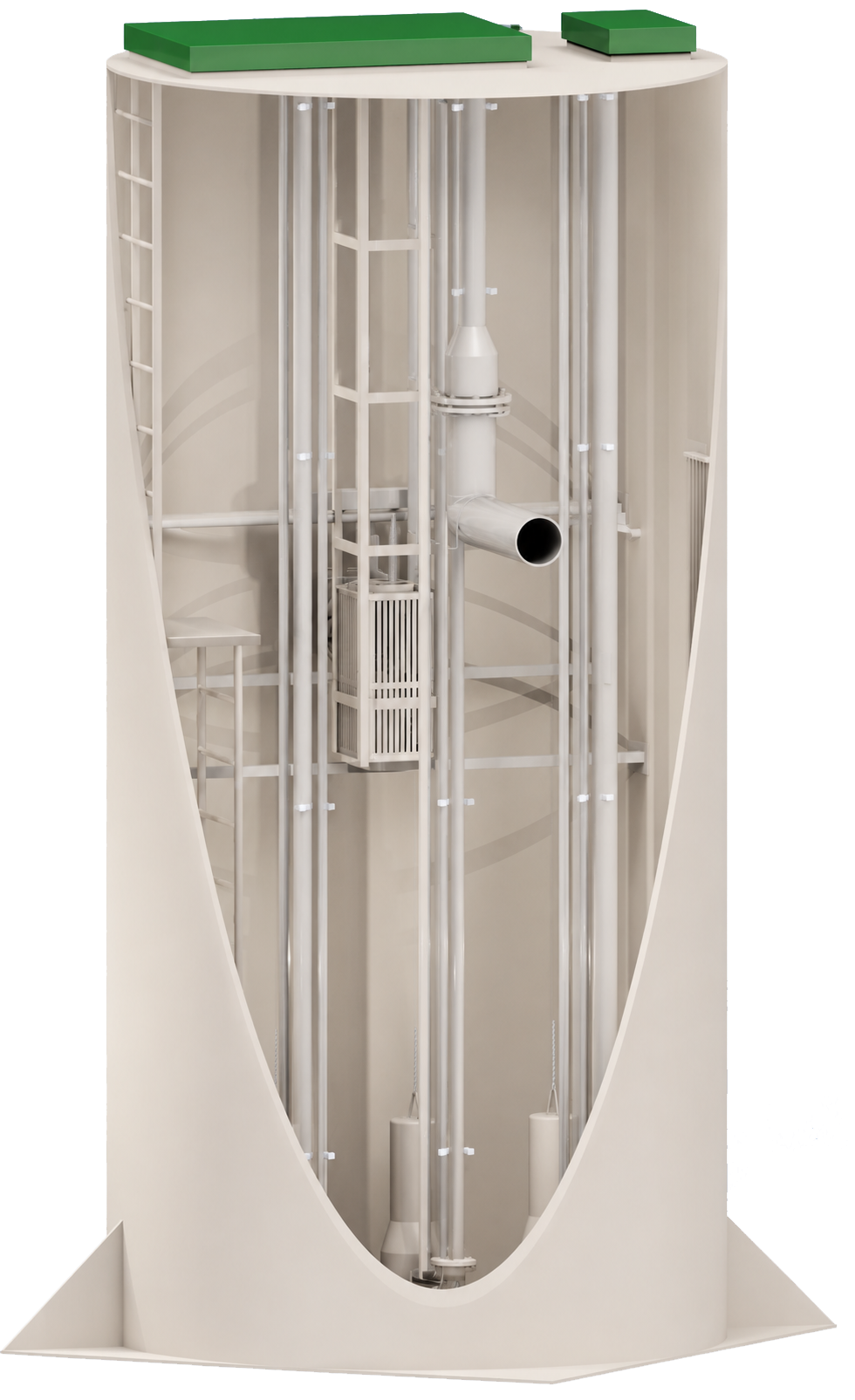

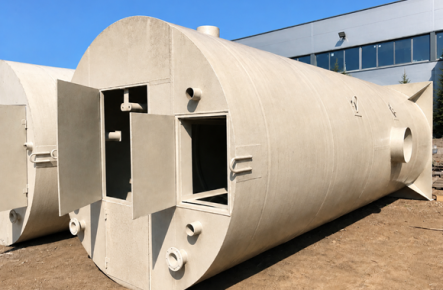

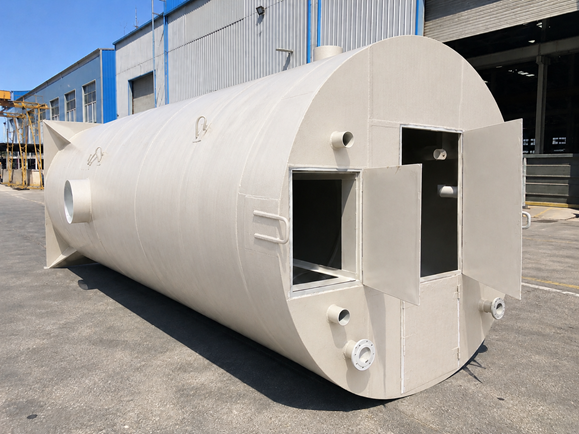

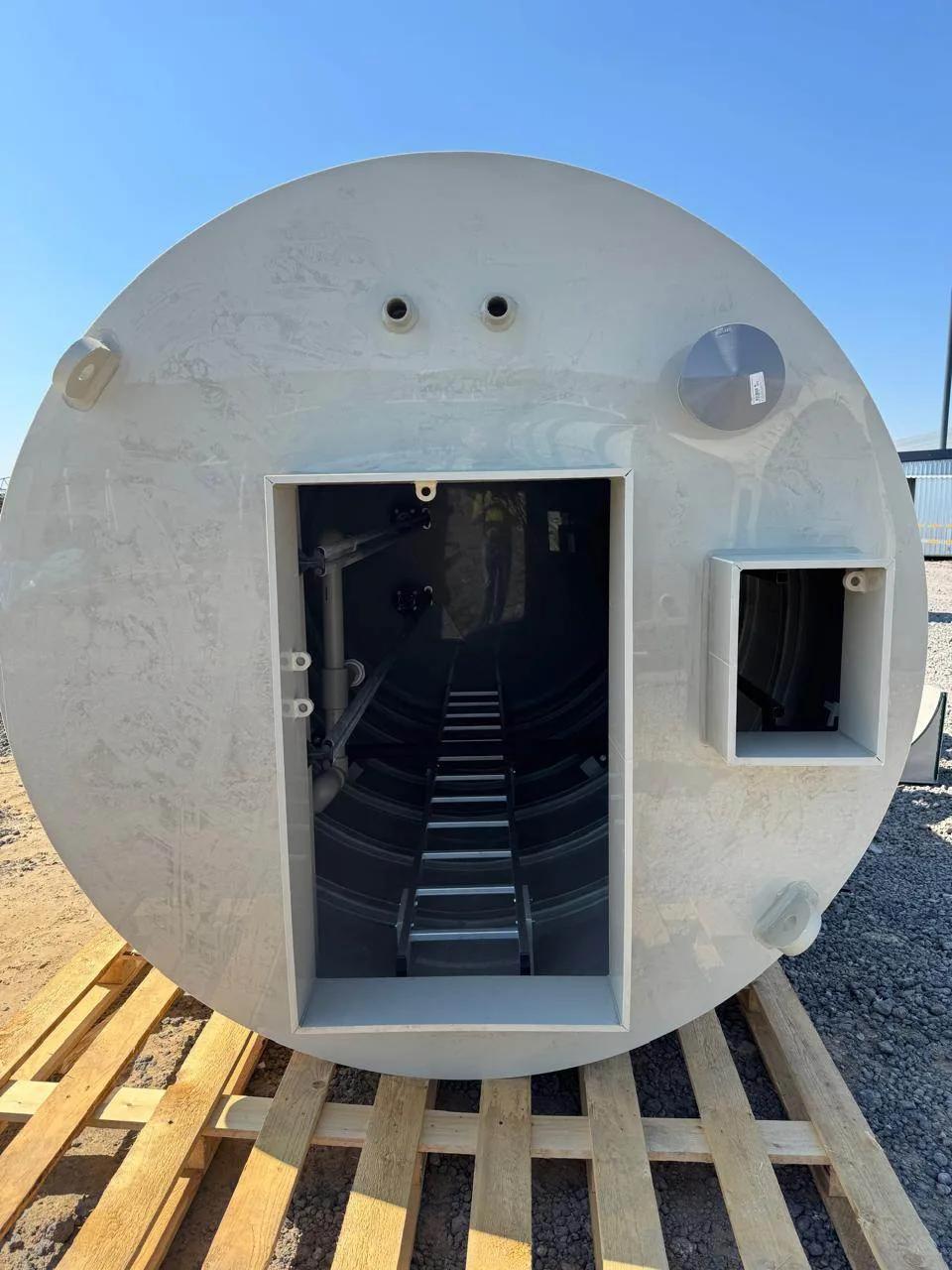

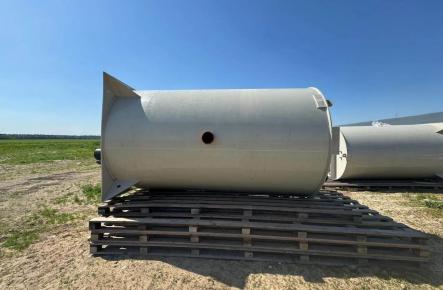

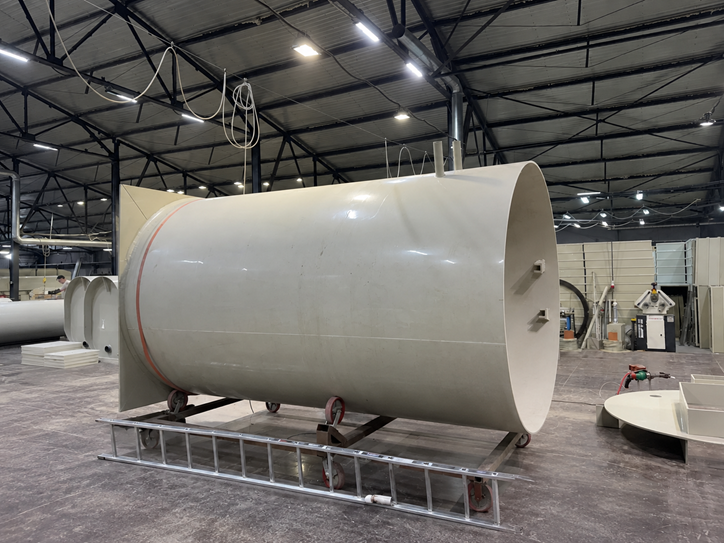

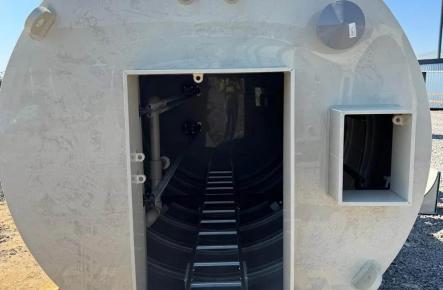

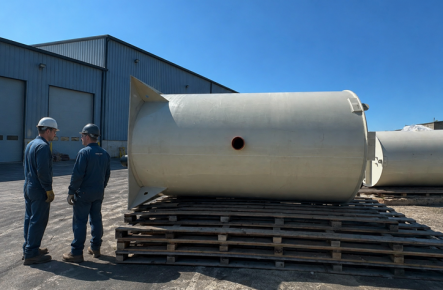

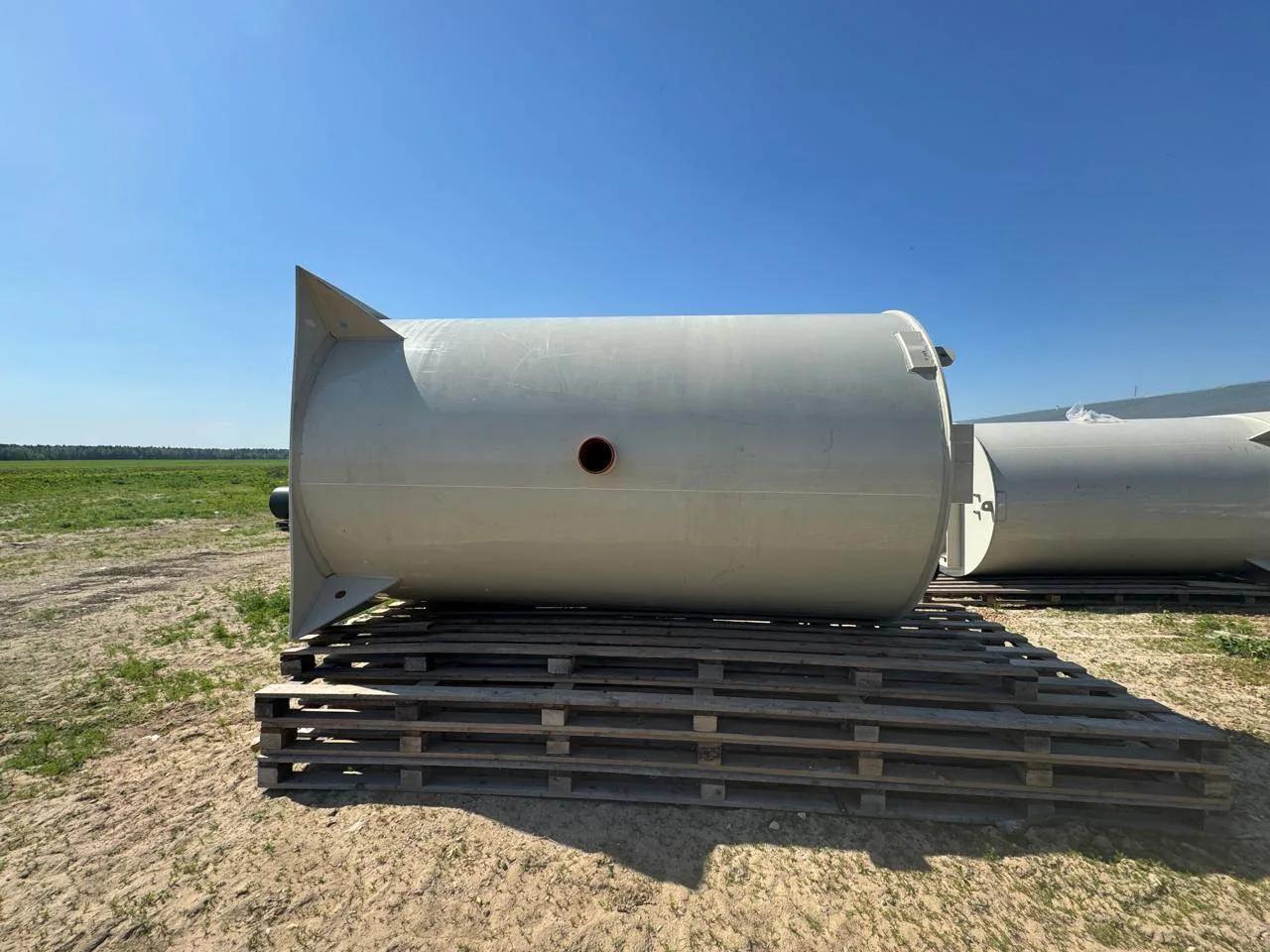

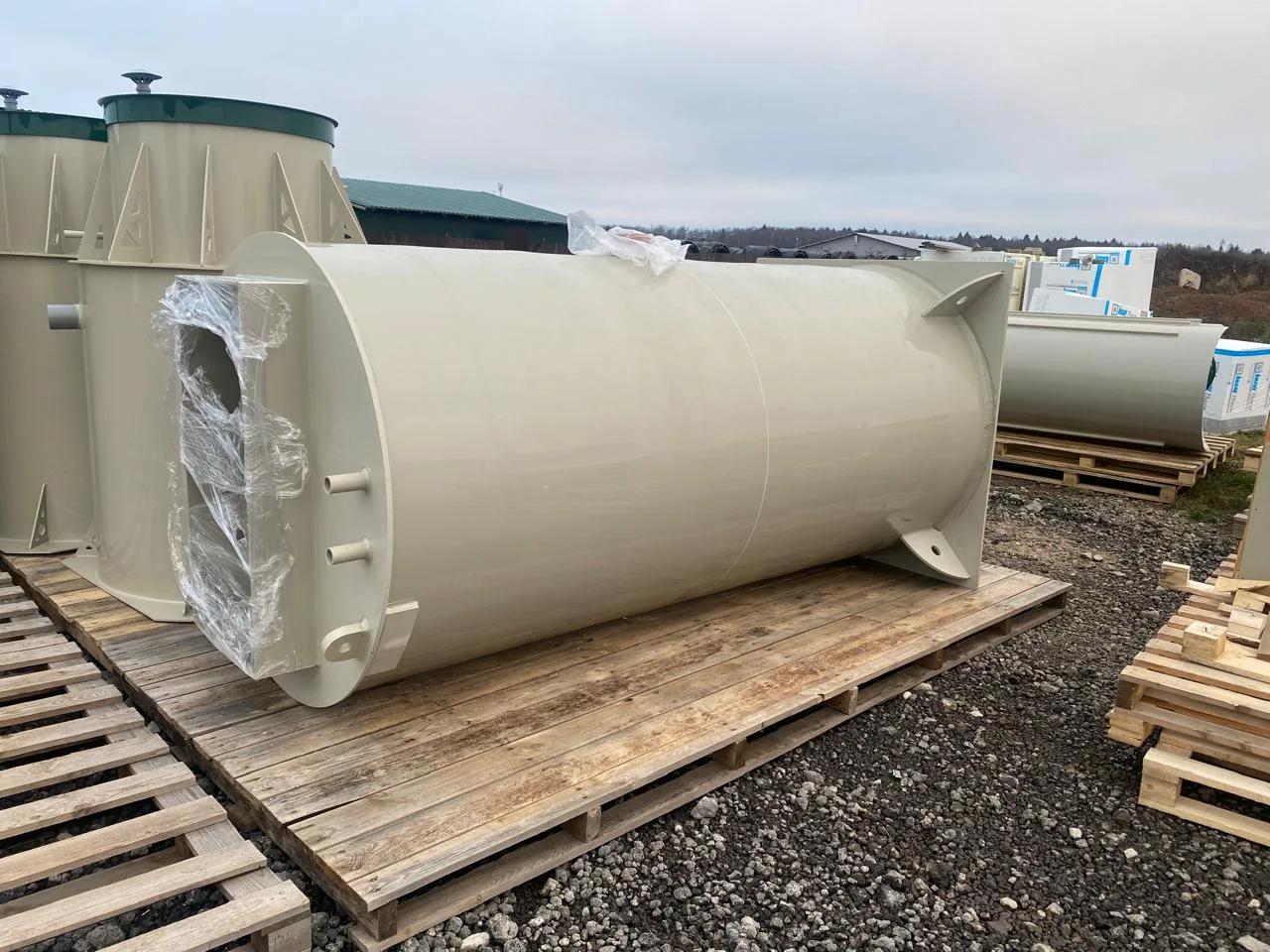

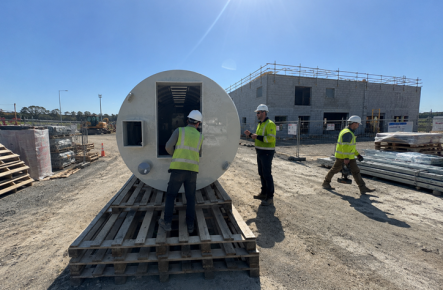

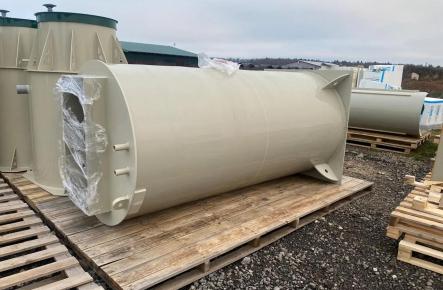

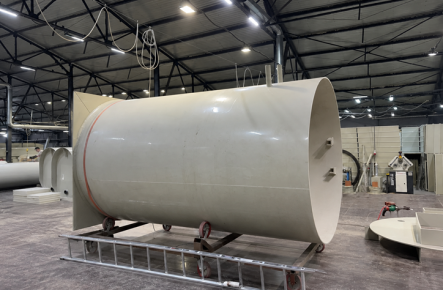

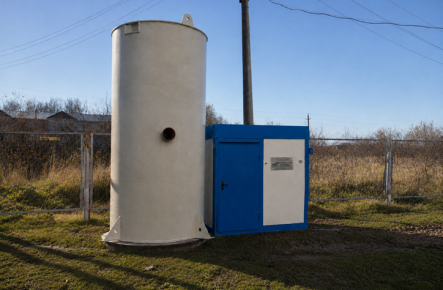

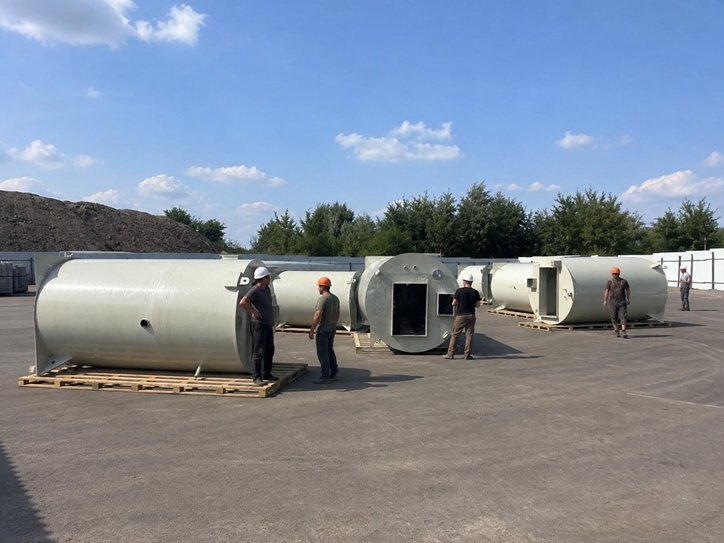

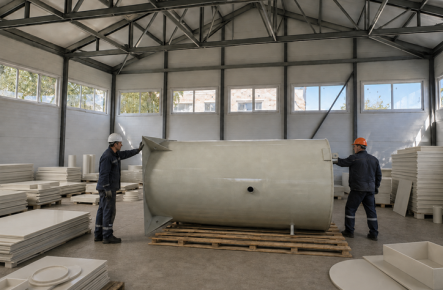

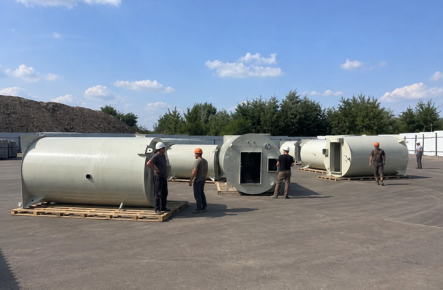

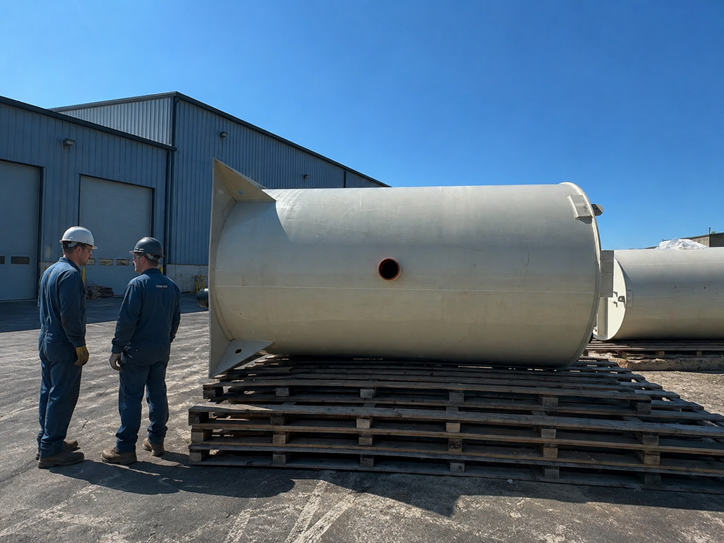

Станция представляет собой подземный приёмный резервуар из первичного полипропилена с установленными погружными насосами. Полипропилен — инертный материал, не вступающий в реакцию с агрессивными средами, что исключает необходимость антикоррозионных покрытий и существенно продлевает срок эксплуатации.

Насосное оборудование работает в прерывистом режиме: при достижении заданного уровня в приёмном резервуаре поплавковые датчики подают сигнал, и насосы автоматически запускаются. После откачки стоков до минимального уровня насосы отключаются. Такой режим обеспечивает экономное энергопотребление и снижает износ оборудования.

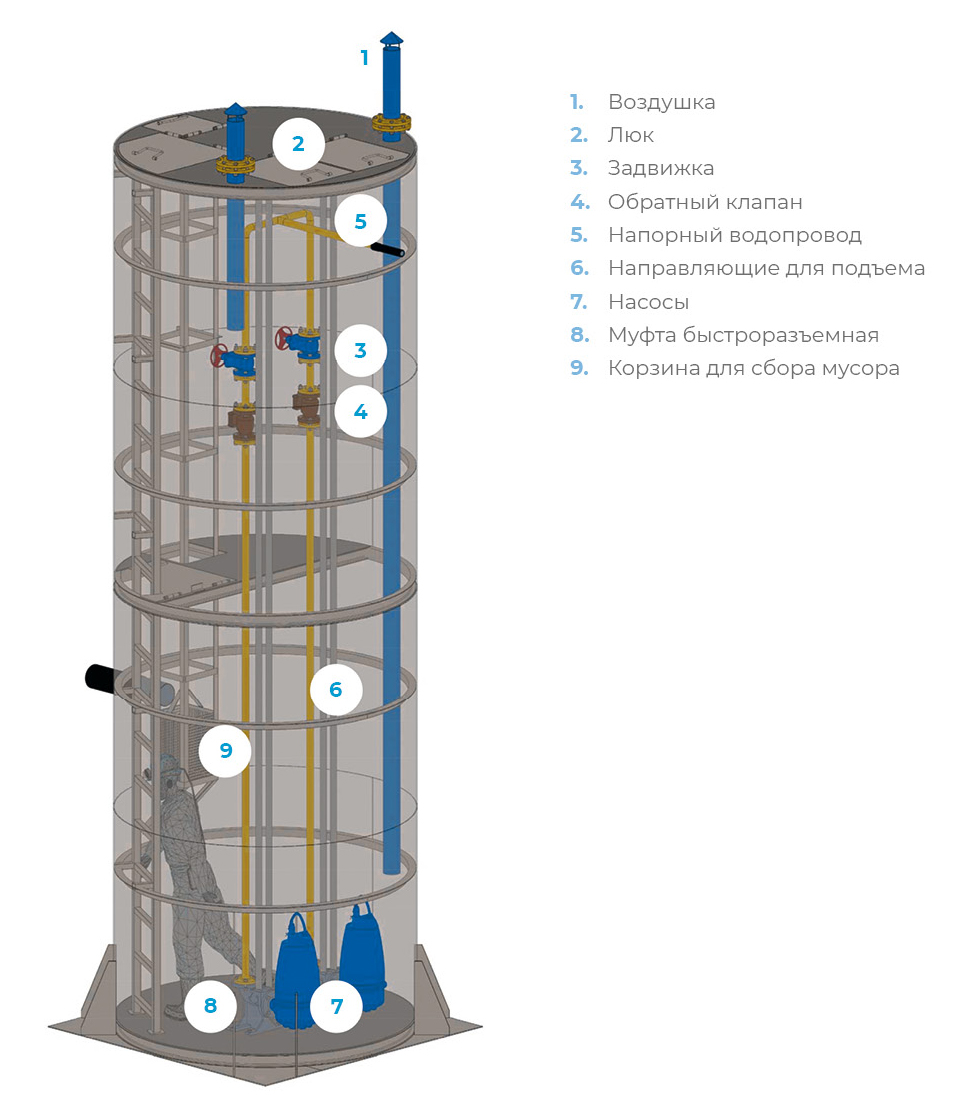

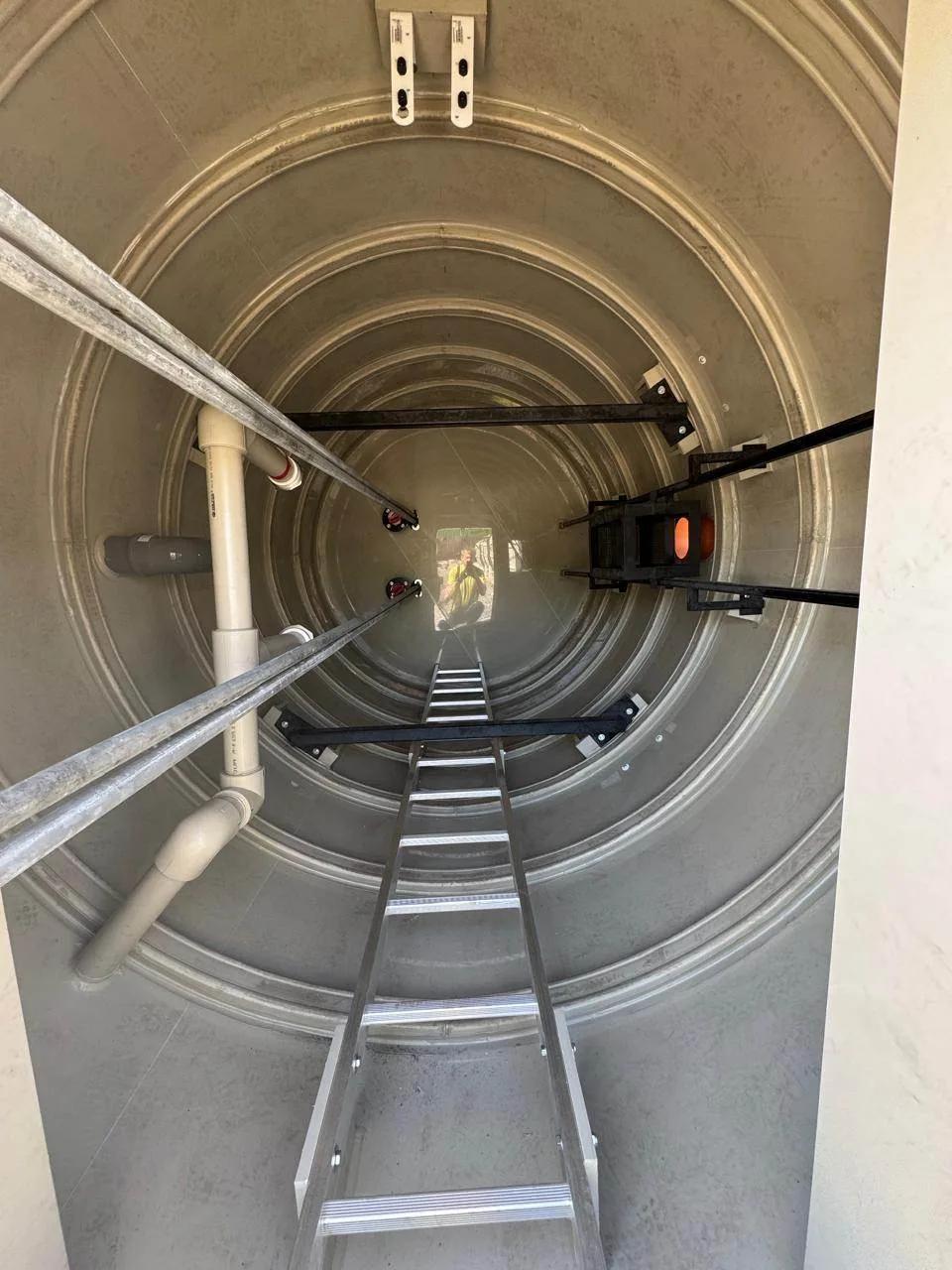

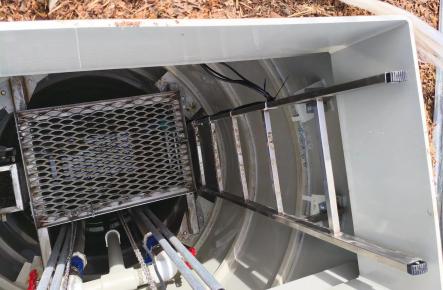

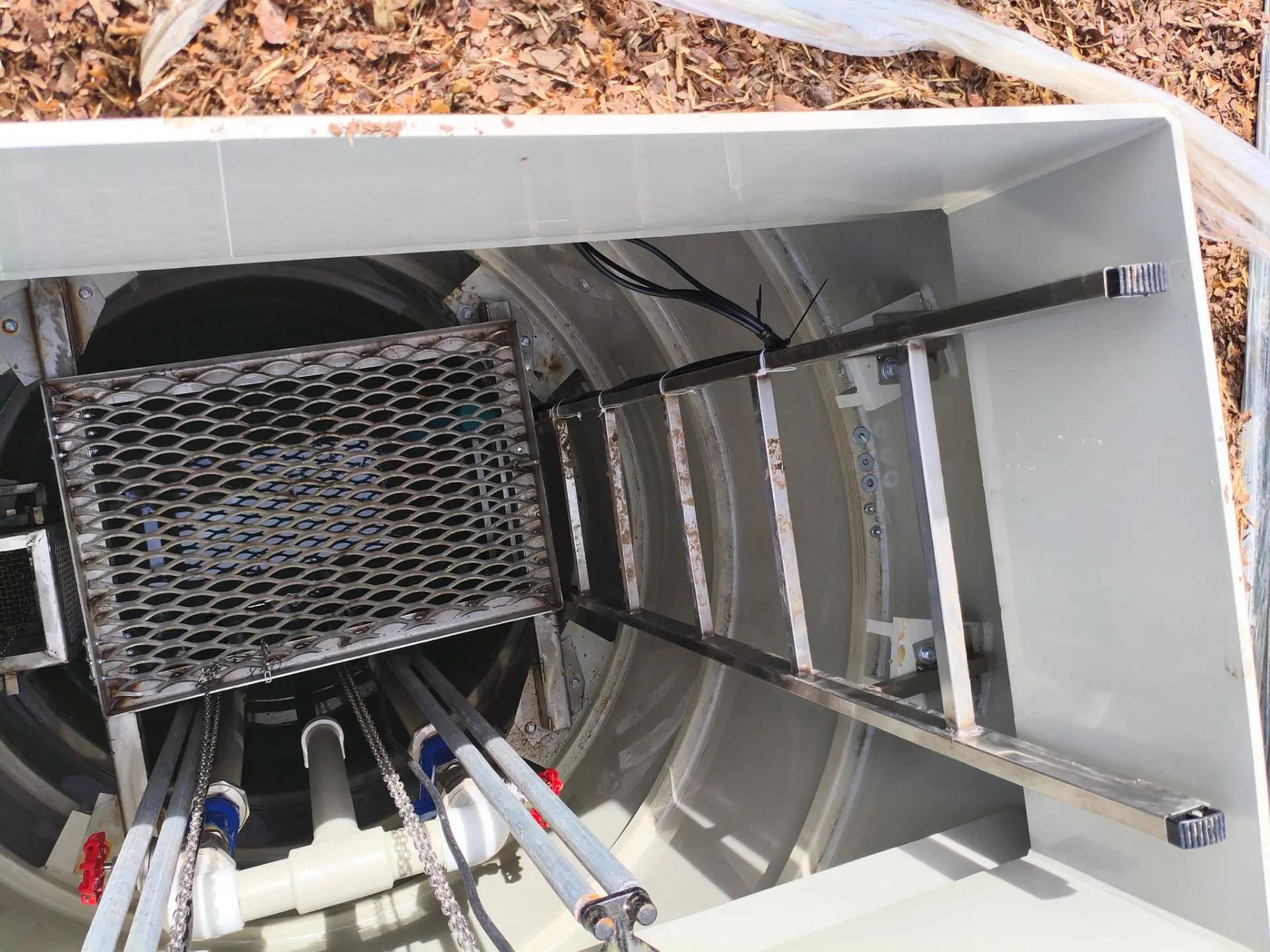

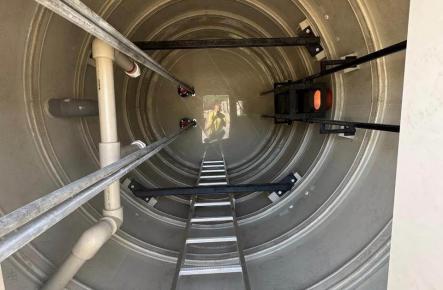

Для защиты насосов от засорения на подводящем трубопроводе установлен решётчатый контейнер (корзина) из нержавеющей стали, оснащённый направляющими для подъёма и ручной очистки. Подъём и спуск насосов осуществляется по вертикальным направляющим с помощью цепей; для технического обслуживания предусмотрено стационарное грузоподъёмное оборудование.

На напорном трубопроводе каждого насосного агрегата смонтированы запорная арматура и обратный клапан. Для слива напорного трубопровода при проведении ремонтных работ предусмотрен штуцер выше места установки арматуры с заглушкой.

Монтаж насосных агрегатов выполняется с применением быстроразборных захватных устройств, обеспечивающих герметичное прижимное соединение с напорным трубопроводом без хомутовых соединений. Присоединение трубопроводов к насосам — гибкое, допускающее угловые и продольные перемещения.

В комплект поставки входят поплавковые датчики уровня и насосное оборудование ведущих мировых производителей: Pedrollo, Lowara (Италия), Grundfos (Дания), WILO, KSB (Германия).

Для предотвращения эффекта «падающей струи» в конструкции предусмотрен вертикальный сливной трубопровод. Крышка корпуса оснащена шарнирными петлями, газовыми стойками для фиксации в открытом положении и навесным замком от несанкционированного доступа. В верхней части корпуса выполнен надёжный крепёж для силовых и сигнальных кабелей.

Паспорт изделия включает: данные завода-изготовителя и год выпуска; заводской номер; технические характеристики; акт заводских испытаний; монтажные схемы изделия и автоматизации; перечень запасных частей; регулировочные размеры для разборки и сборки.

Секции очистных сооружений:

• Приём сточных вод

  Стоки поступают в подземный приёмный резервуар КНС по самотечному подводящему трубопроводу. На входе в резервуар установлен решётчатый контейнер (корзина) из нержавеющей стали, который задерживает крупные включения и нерастворимые фракции, защищая насосное оборудование от засорения. Корзина извлекается для ручной очистки по вертикальным направляющим.

• Контроль уровня и автоматический запуск

  По мере заполнения резервуара поплавковые датчики уровня отслеживают положение стоков. При достижении рабочего уровня датчики передают сигнал в шкаф управления, который автоматически включает рабочий насос. Шкаф управления поддерживает автоматический и ручной режимы работы; предусмотрено подключение резервного насоса при аварийном уровне или отказе основного.

• Перекачка стоков

  Погружные насосы забирают стоки из нижней части резервуара и подают их по напорному трубопроводу до места назначения: на очистные сооружения, в городскую канализационную сеть или иную точку сброса. На напорном трубопроводе каждого насоса установлены обратный клапан (предотвращает обратный ток жидкости) и запорная арматура (для отсечения при ремонте). Гибкие соединения трубопроводов компенсируют угловые и продольные смещения.

• Отключение и ожидание следующего цикла

  После откачки стоков до минимального уровня поплавковые датчики подают команду на остановку насосов. Станция переходит в режим ожидания. Прерывистый цикл работы снижает расход электроэнергии и износ оборудования. Цикл повторяется автоматически по мере накопления стоков в резервуаре.
