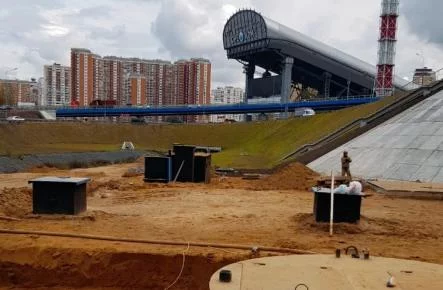

Наша компания предлагает различные решения по организации комплексных систем очистки поверхностных стоков. В зависимости от обслуживаемого вами объекта производительность очистного сооружения может варьироваться от 1 до 1000 л/с. Также под ваши потребности будут спроектированы необходимые длина и диаметр корпуса и другие параметры сооружения.

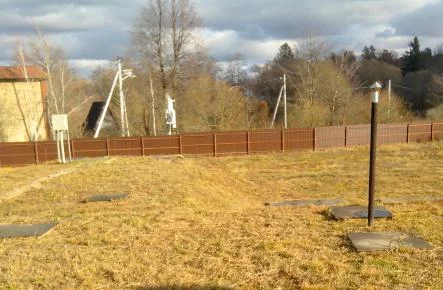

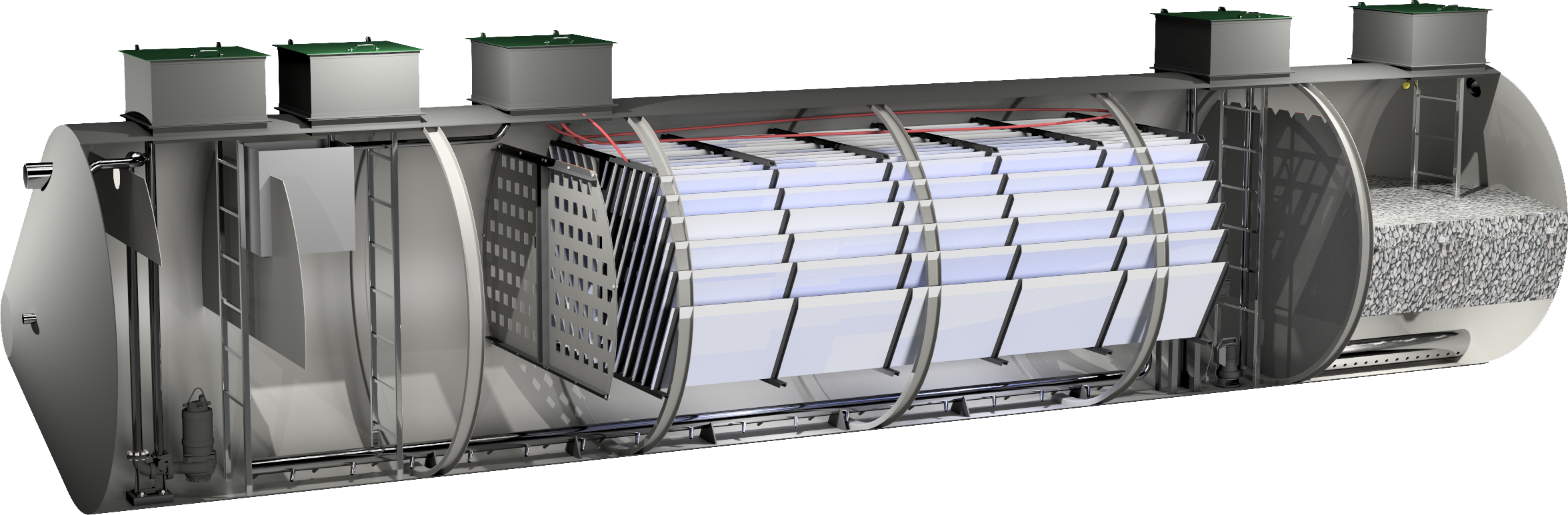

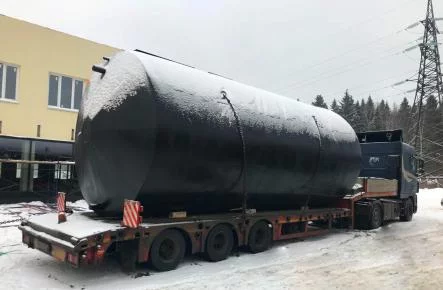

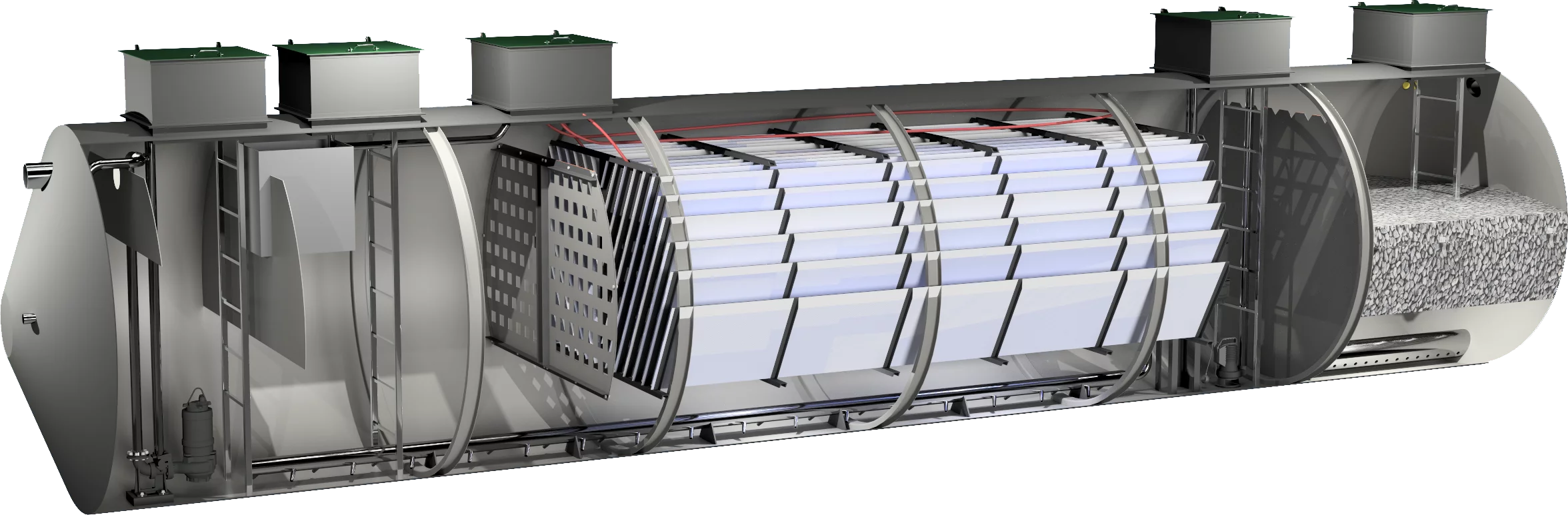

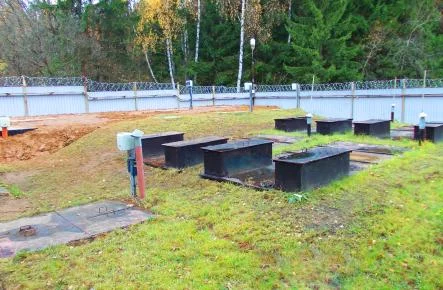

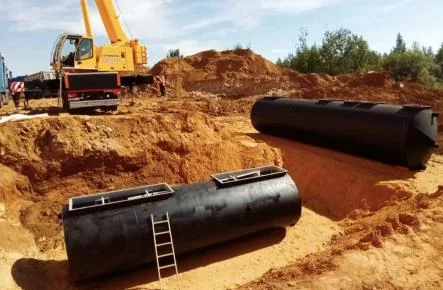

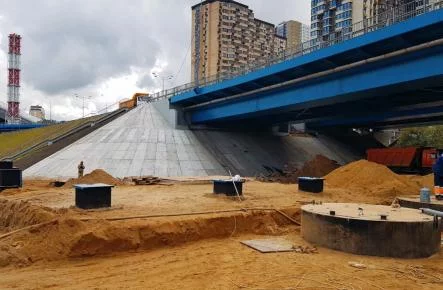

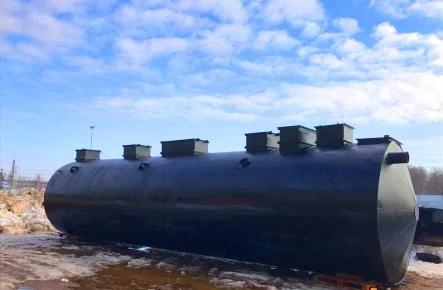

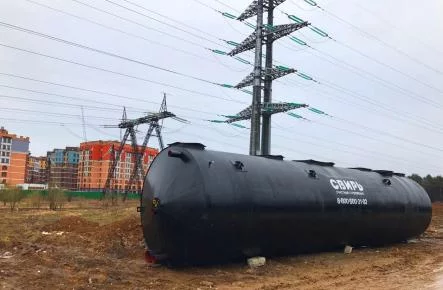

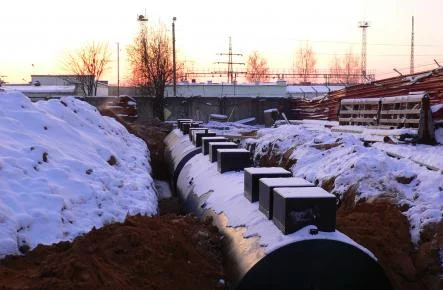

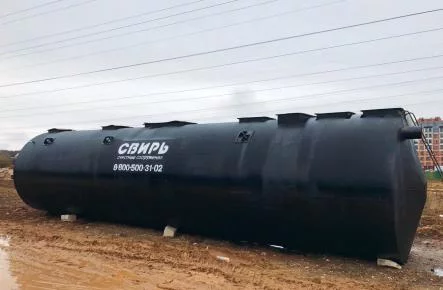

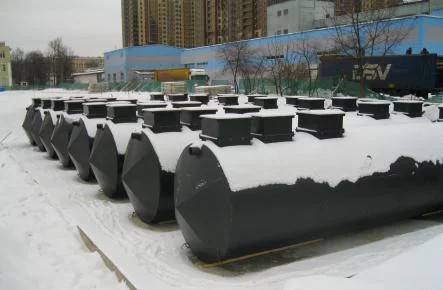

Установка «СВИРЬ» представляет собой подземную горизонтальную цилиндрическую емкость, снабженную внешними патрубками подвода сточных вод, отвода очищенных сточных вод, отвода промывных вод и перелива, люками для доступа и обслуживания.

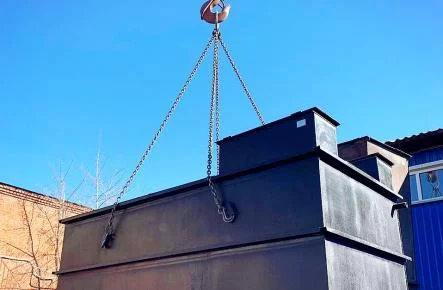

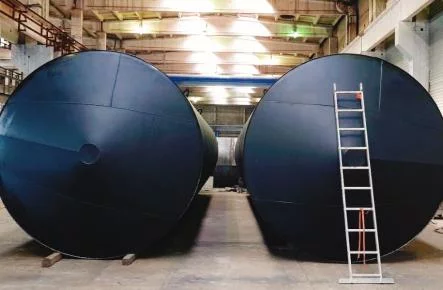

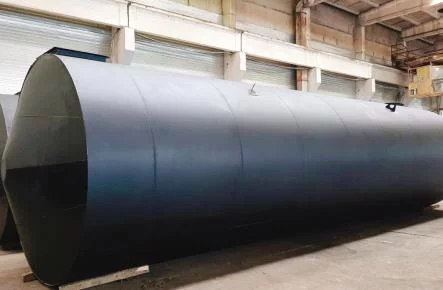

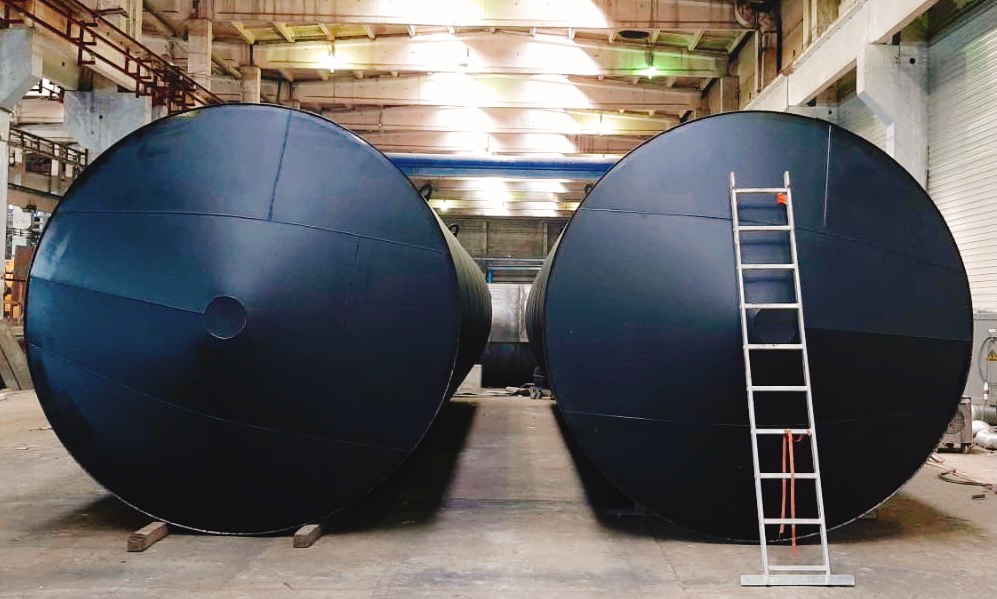

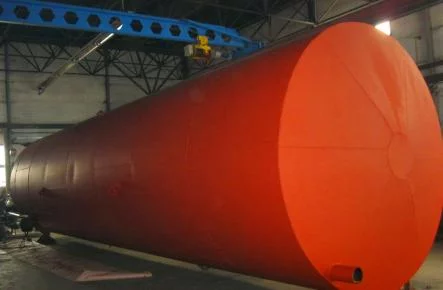

Корпус резервуара изготавливается из стального листа толщиной 5-6мм, марка стали 09Г2С  с эффективным внутренним и внешним антикоррозионным покрытием. Цилиндрическая часть корпуса по всей длине имеет диафрагмы жесткости, препятствующие ее деформации под действием давления рабочей среды. Корпус резервуара оборудован монтажными петлями.

В перекрытии корпуса расположен люк-лаз для спуска в приемный резервуар. Горловина снабжена внутренней лестницей для спуска станции. В верхней части расположен сигнальный поплавковый датчик уровня жидкости, при поступлении стоков датчик передает сигнал на включение насосов, насосы перекачивают стоки на сброс.

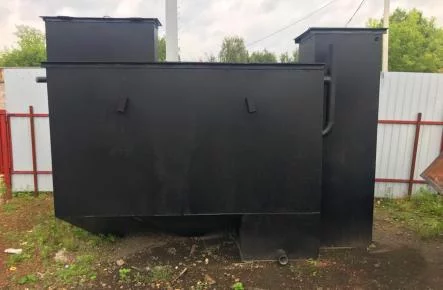

Срок службы корпуса 50 лет. Возможно прямоугольное и цилиндрическое исполнение.

Преимущества:

  • Экономия места на участке — ёмкость расположена под землей.
  • Конструкция позволяет предотвратить подтопление сети.
  • Защита от промерзания.
  • Подходит для участков с высоким уровнем грунтовых вод.
  • Обеспечение самотёчного отвода очищенных сточных вод.
  • Полное соответствие НПБ111-98 (нормам противопожарной
    безопасности).
  • Технологии, регламентированные СНиП и СанПиН.
  • Низкие эксплуатационные затраты, удобство и простота обслуживания персоналом заказчика.
  • Высокая экологическая и гигиеническая эффективность за счет 4-х ступеней очистки.

Модели

Наименование модели

Габариты

Производ-ность

Количество блоков

Вес без учета воды

Цена

Свирь-1,5

2,7м х 1,0м х 2,5м

1.5 л/сек.

1 шт.

2130 кг.

По запросу

Свирь-1,5У

2,7м х 1,0м х 2,5м

1.5 л/сек.

1 шт.

2250 кг.

По запросу

Свирь-1,5Н

3,3м х 1,0м х 2,5м

1.5 л/сек.

1 шт.

2200 кг.

По запросу

Свирь-1,5УН

3,3м х 1,0м х 2,5м

1.5 л/сек.

1 шт.

2200 кг.

По запросу

Свирь-2,5У

2,7м х 1,6м х 2,5м

2.5 л/сек.

1 шт.

2650 кг.

По запросу

Свирь-2,5

2,7м х 1,6м х 2,5м

2.5 л/сек.

1 шт.

2150 кг.

По запросу

Свирь-2,5Н

3,3м х 1,6м х 2,5м

2.5 л/сек.

1 шт.

2430 кг.

По запросу

Свирь-2,5УН

3,4м х 1,6м х 2,5м

2.5 л/сек.

1 шт.

2950 кг.

По запросу

Свирь-5У

4,0м х 1,8м х 2,5м

5 л/сек.

1 шт.

3750 кг.

По запросу

Свирь-5

4,0м х 1,8м х 2,5м

5 л/сек.

1 шт.

3750 кг.

По запросу

Свирь-5Н

4,7м х 1,8м х 2,5м

5 л/сек.

1 шт.

4150 кг.

По запросу

Свирь-5УН

4,7м х 1,8м х 2,5м

5 л/сек.

1 шт.

4150 кг.

По запросу

Свирь-10У

4,0м х 1,8м х 2,5м

10 л/сек.

2 шт.

3750 кг.

По запросу

Свирь-10

4,0м х 1,8м х 2,5м

10 л/сек.

2 шт.

3750 кг.

По запросу

Свирь-10УН

4,7м х 1,8м х 2,5м

10 л/сек.

2 шт.

4150 кг.

По запросу

Свирь-10Н

4,7м х 1,8м х 2,5м

10 л/сек.

2 шт.

4150 кг.

По запросу

Свирь-10КУ

Ø 2,4м х 5,8м

10 л/сек.

1 шт.

4150 кг.

По запросу

Свирь-15УН

4,7м х 1,8м х 2,5м

15 л/сек.

3 шт.

4150 кг.

По запросу

Свирь-15Н

4,7м х 1,8м х 2,5м

15 л/сек.

3 шт.

4150 кг.

По запросу

Свирь-15У

4,0м х 1,8м х 2,5м

15 л/сек.

3 шт.

3750 кг.

По запросу

Свирь-15

4,0м х 1,8м х 2,5м

15 л/сек.

3 шт.

3750 кг.

По запросу

Свирь-20

4,0м х 1,8м х 2,5м

20 л/сек.

4 шт.

3750 кг.

По запросу

Свирь-20У

4,0м х 1,8м х 2,5м

20 л/сек.

4 шт.

3750 кг.

По запросу

Свирь-20Н

4,7м х 1,8м х 2,5м

20 л/сек.

4 шт.

4150 кг.

По запросу

Свирь-20УН

4,7м х 1,8м х 2,5м

20 л/сек.

4 шт.

4150 кг.

По запросу

Свирь-20К

Ø 2,4м х 9,8м

20 л/сек.

1 шт.

4800 кг.

По запросу

Свирь-20КУ

Ø 2,4м х 11,6м

20 л/сек.

1 шт.

6900 кг.

По запросу

Свирь-30К

Ø 2,4м х 11,6м

30 л/сек.

1 шт.

6100 кг.

По запросу

Свирь-30КУ

Ø 2,4м х 11,6м

30 л/сек.

1 шт.

6100 кг.

По запросу

Свирь-40КУ

2 "СВИРЬ-20КУ" Ø 2,4м х 11,6м

40 л/сек.

2 шт.

13800 кг.

По запросу

Свирь-40К

2 "СВИРЬ - 20К" Ø 2,4м х 9,8м

40 л/сек.

2 шт.

9600 кг.

По запросу

Свирь-50КУ

2 "СВИРЬ-30КУ" Ø 2,4м х 11,6м

50 л/сек.

2 шт.

12200 кг.

По запросу

Свирь-50К

2 "СВИРЬ-30К" Ø 2,4м х 11,6м

50 л/сек.

2 шт.

12200 кг.

По запросу

Свирь-60Ку

2 "СВИРЬ-30КУ" Ø 2,4м х 11,6м

60 л/сек.

2 шт.

12200 кг.

По запросу

Свирь-60К

2 "СВИРЬ - 30К" Ø 2,4м х 11,6м

60 л/сек.

2 шт.

12200 кг.

По запросу

Свирь-80К

4 "СВИРЬ - 20К" Ø 2,4м х 9,8м

80 л/сек.

4 шт.

19200 кг.

По запросу

Свирь-80КУ

4 "СВИРЬ-20КУ" Ø 2,4м х 11,6м

80 л/сек.

4 шт.

27600 кг.

По запросу

Свирь-90КУ

3 "СВИРЬ-30КУ" Ø 2,4м х 11,6м

90 л/сек.

3 шт.

18300 кг.

По запросу

Свирь-120К

4 "СВИРЬ - 30К" Ø 2,4м х 11,6м

120 л/сек.

4 шт.

24400 кг.

По запросу

Свирь-120Ку

4 "СВИРЬ-30КУ" Ø 2,4м х 11,6м

120 л/сек.

4 шт.

24400 кг.

По запросу

Применение

 Этапы очистки поверхностных сточных вод с учетом требований СП32.13330-2018 реализованные в установках «СВИРЬ»

  •  Сороулавливание. Задержание плавающего крупного мусора. КНС или аккумулирующий резервуар.
  •  Пескоулавливание. Задержание минеральных примесей, преимущественно песка (аккумулирующий резервуар или блок очистки).
  •  Отстаивание. Выделение мелкой нерастворимой взвеси и эмульгированных веществ в виде пленки (аккумулирующий резервуар или блок очистки).
  •  Тонкослойное отстаивание (реагентное или безреагентное). Осаждение коллоидной и растворимой взвеси для реагентного метода, интенсификация выделения мелкой нерастворимой взвеси и эмульгированных веществ (нефтепродуктов) для безреагентного (блок очистки).
  •  Фильтрование. Доочистка на зернистых нагрузках от взвеси разного происхождения. Продление ресурса сорбционной загрузки, которая не подлежит регенерации (блок очистки).
  •  Сорбция. Извлечение растворимых нефтепродуктов, органических веществ. Очистка от специфических веществ при их наличии (блок очистки).
  •  Обеззараживание. Воздействие на патогенные организмы ультрафиолетовым облучением (блок очистки или отдельной камерой).

Принцип работы

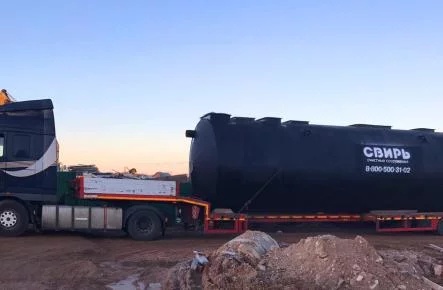

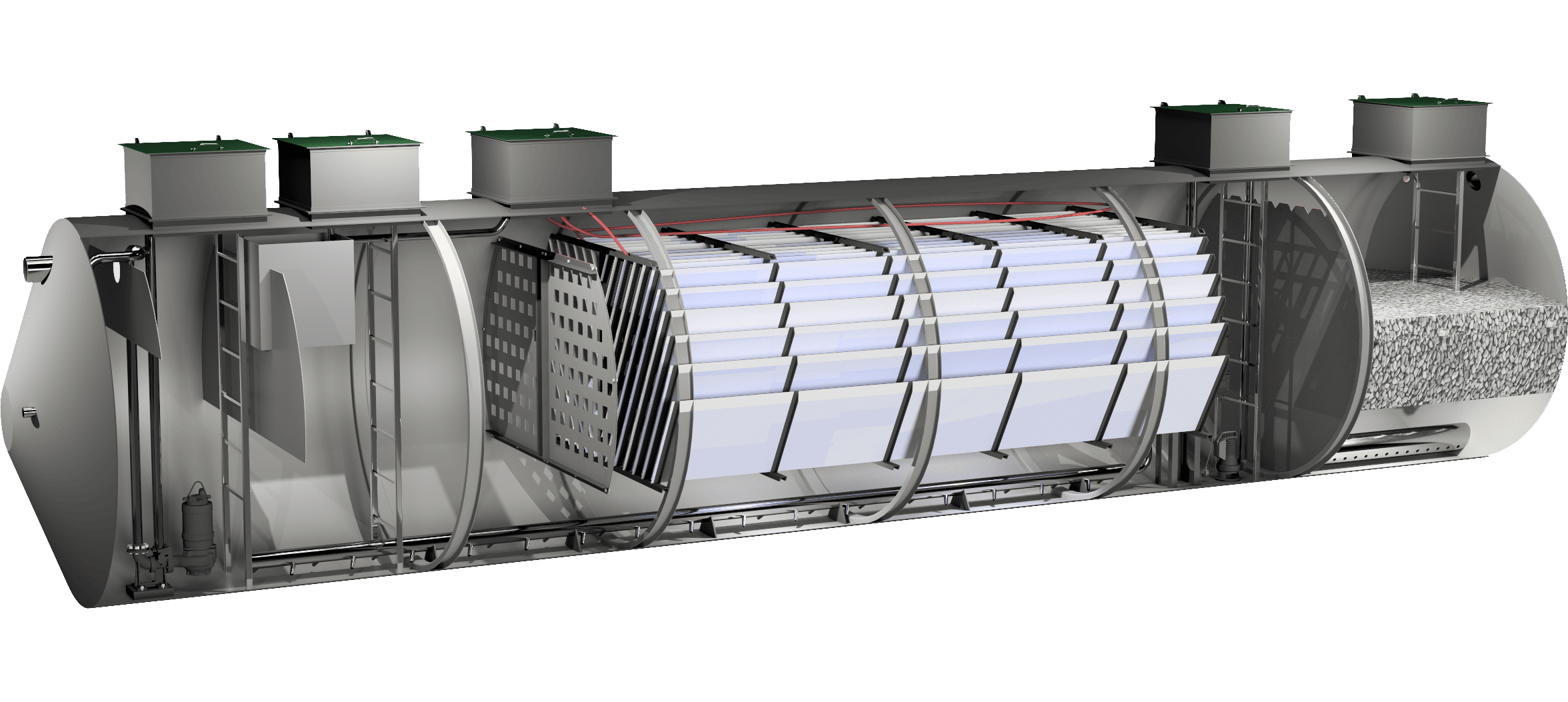

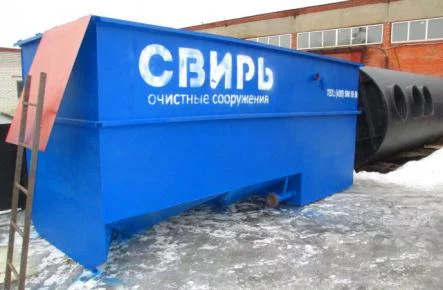

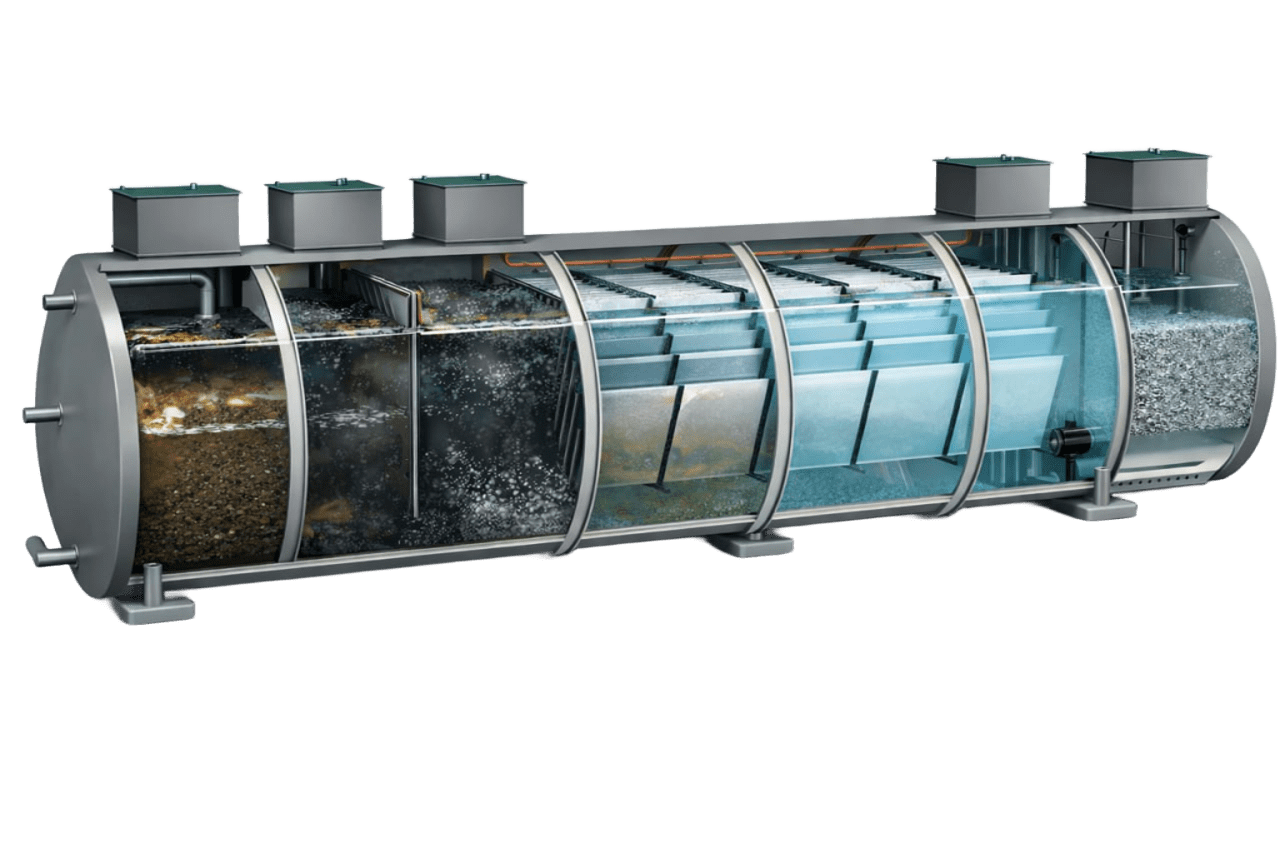

Установка «СВИРЬ» состоит из четырех технологических блоков, каждая из которых представляет собой горизонтальную цилиндрическую емкость с горловинами обслуживания, снабженную внешними патрубками подвода сточных вод, отвода осадка, отвода очищенных сточных вод, отвода промывных вод.

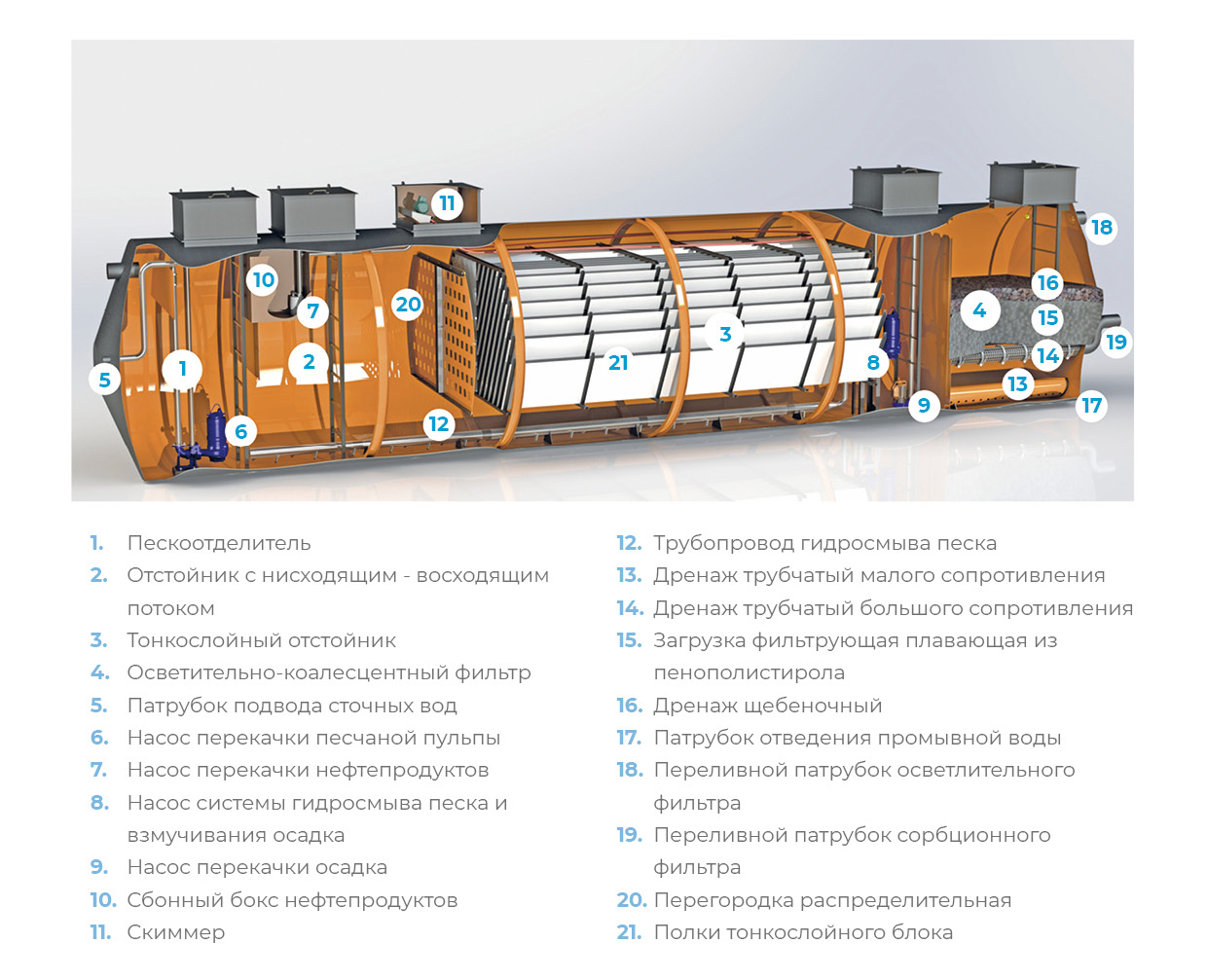

Пескоуловливающая станция -  на вводе сточных вод в станцию расположен первый узел системы, где размещается специальный резервуар для задержания крупного мусора, песка, частичного удаления нефтепродуктов. Поток в песколовке успокаивается и происходит отделение тяжелых загрязнений за счет гравитации. В нем под воздействием гравитации отделяются и накапливаются на дне твердые (песок и мелкий камень) и взвешенные (ил, грязь) частицы.  В зоне накопления песка и осадка предусмотрен трубопровод с отверстиями для сбора и отвода осадка. Песок и осадок откачивается и вывозится автоцистерной.

Тонкослойный отстойник -  в нем нефтепродукты, масла и мелкие взвешенные вещества отделяются из сточных вод.  В зоне отстаивания тонкослойного отстойника, работающего по перекрестной схеме, расположен блок из полок с проставками,  в котором поток разделяется на ярусы (слои) в целях повышения эффективности отстаивания. При движении сточных вод через ярусы тонкослойного блока происходит более интенсивное разделение загрязнений на оседающие, благодаря сокращению в несколько раз длины пути частиц до основания или потолка яруса по сравнению с выделением их в традиционном отстойнике.

Всплывшие нефтепродукты улавливаются нефтесорбирующими бонами. Нефтесорбирующий бон — это наполненный сорбентом рукав (чулок), предназначенный для ограничения распространения нефтяного пятна и его поглощения.  Бон изготовлен на 100% из полипропилена, который прекрасно впитывает нефть и обладает водоотталкивающими свойствами.

Далее масляный слой снимается с помощью коалесцентного модуля.

Коалесцентный фильтр -  осветлённая сточная вода после отстойника поступает в верхнюю часть фильтра с плавающей загрузкой.  В фильтре установлены кассеты с загрузкой – гранулированным пенополистиролом. По гидравлическим условиям фильтр работает в самотёчном режиме, без применения реагентов. Движение сточной воды при фильтрации осуществляется сверху вниз. Взвешенные вещества при движении с потоком воды через кассеты фильтра задерживаются на поверхности плавающей загрузки. При достижении предельных потерь напора загрузка фильтра промывается. Регенерация плавающей загрузки осуществляется в нисходящем потоке осветлённой воды путем открытия крана управления промывкой, расположенного в промывном колодце (колодец в комплект поставки не входит). Грязная промывная вода самотеком возвращается в голову очистных сооружений.

Сорбционный фильтр -  отфильтрованная сточная вода поступает в сорбционный фильтр, где происходит доочистка до уровня норм допустимого сброса загрязняющих веществ в водоем. Сорбционный фильтр (сорбция, от латинского sorbeo — «поглощаю») обладает высокой степенью очистки от остаточных растворённых нефтепродуктов и мельчайших механических примесей. По дну сорбционного фильтра проложен дренажный трубопровод. Нижняя часть фильтра заполнена сорбентом: активированным углем на щебеночной подложке, позволяющей доводить степень очистки до требований к сбросу в водоемы рыбохозяйственного назначения. Уголь позволяет задерживать такие вредные примеси, как бензолы, соединения хлора, фенолы, радионуклиды, частицы тяжелых металлов и т. д.

Уголь – наиболее эффективный сорбент, позволяющий извлекать из воды биохимически неокисленные органические вещества, микроколичества ионов тяжёлых металлов, радиоактивных изотопов, хлоридов различных металлов, остаточный хлор, бактериальные и другие загрязнения. Движение сточной воды через загрузку фильтра происходит снизу вверх.

Очищенная и обеззараженная вода отводится в накопительный резервуар очищенной воды для дальнейшего использования или утилизации.
