НАДЁЖНАЯ ЗАЩИТА ОТ КОРРОЗИИ
Многослойное покрытие внутри и снаружи.
ПОЛНАЯ ЗАВОДСКАЯ ГОТОВНОСТЬ
Оборудование собирается ещё на производстве.
АВТОМАТИЧЕСКАЯ РАБОТА
Управление насосами без постоянного персонала.
ВЫСОКАЯ МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ
Стальной корпус выдерживает нагрузки грунта.
РАБОЧИЙ И РЕЗЕРВНЫЙ НАСОСЫ В КОМПЛЕКТЕ
Резервирование повышает надёжность системы.
ИНДИВИДУАЛЬНАЯ КОМПЛЕКТАЦИЯ
Параметры подбираются под конкретный объект.
Описание
Канализационные насосные станции в стальном корпусе — инженерное решение для объектов, где к прочности, габаритам и несущей способности оборудования предъявляются повышенные требования. КНС проектируется индивидуально с учётом производительности, глубины заложения, характеристик грунта, параметров подводящих и напорных сетей и требуемого состава оборудования.

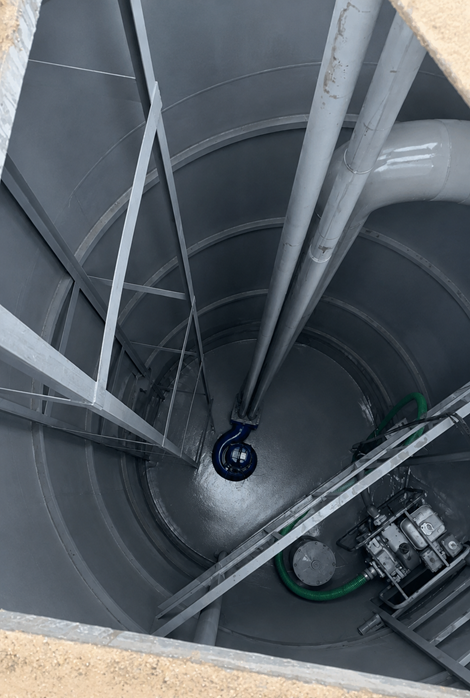

Стальной корпус КНС рассчитан на эксплуатацию при значительных внешних нагрузках. Конструкция проектируется с учётом наружного давления грунта, глубины заложения и сейсмических воздействий. Для защиты металлоконструкций предусматривается многослойная антикоррозионная изоляция наружных и внутренних поверхностей. При увеличенной глубине заложения выполняется дополнительное усиление корпуса.
Стальное исполнение позволяет изготавливать КНС различных размеров и конфигураций, адаптируя конструкцию под конкретный проект. Возможно вертикальное и горизонтальное исполнение, изменение диаметра и глубины станции, количества насосных агрегатов и состава технологического оборудования.

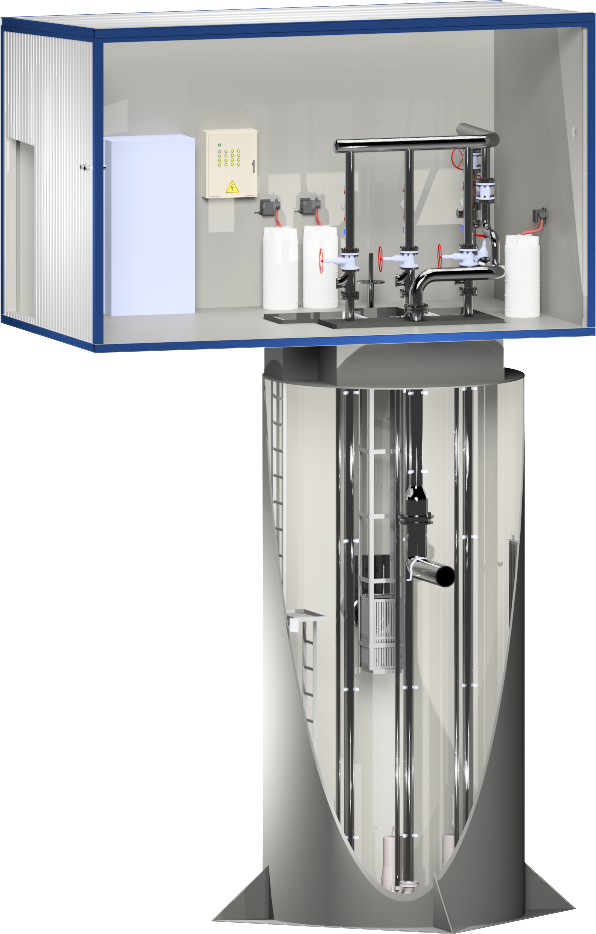

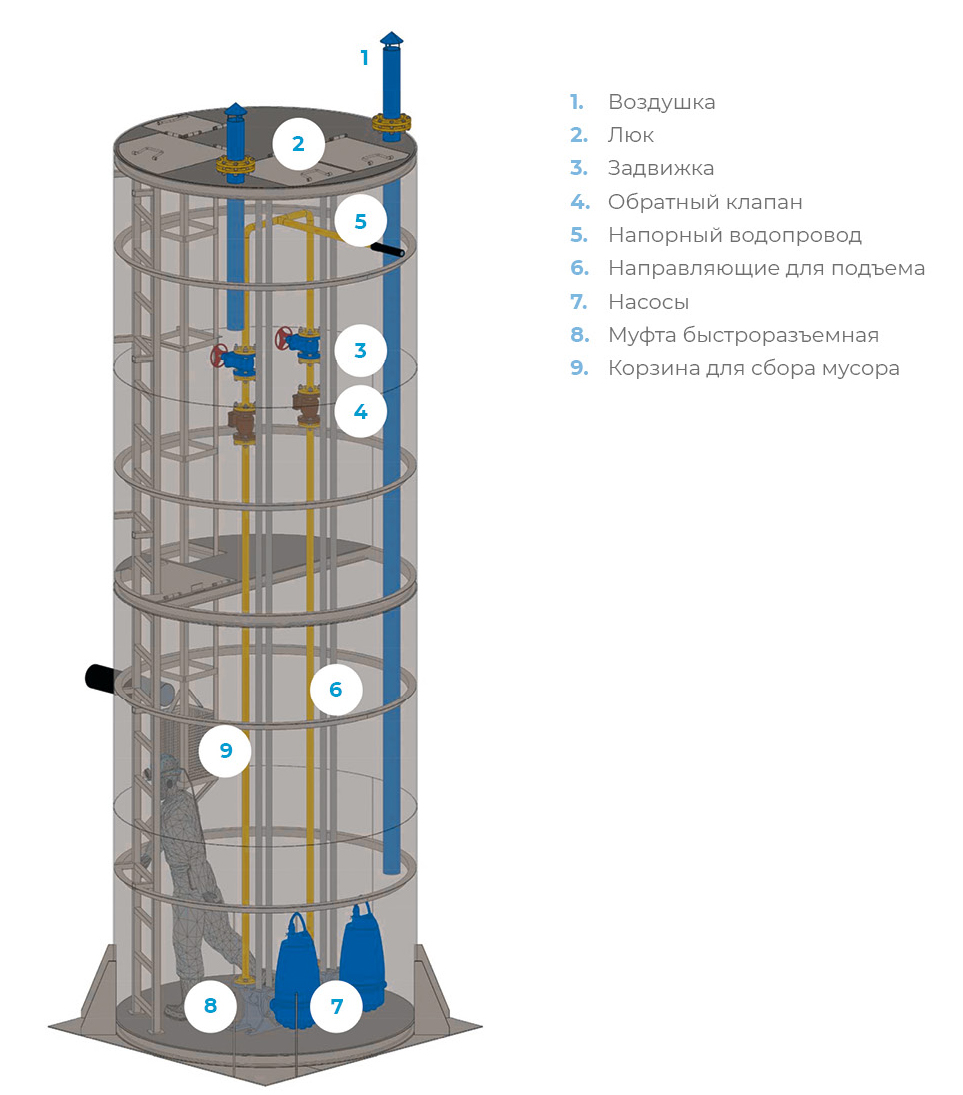

Станция поставляется на объект в высокой степени заводской готовности. В зависимости от проекта внутри размещаются рабочие и резервные насосы, напорные трубопроводы, обратные клапаны и запорная арматура, сорозадерживающая корзина, датчики уровня, площадки обслуживания, лестницы, грузоподъёмное оборудование и другие необходимые элементы. Управление насосами осуществляется автоматически.
Модельный ряд
Наименование модели
Габариты
Производ-ность
Количество корпусов
Масса без учета воды
Цена
КНС-54
длина 5 м. / диаметр Ø 2 м.
54 м3/час
1 шт.
2300 кг.
Применение
Канализационные насосные станции применяются на объектах, где невозможно организовать отведение сточных вод самотёком. КНС обеспечивает принудительную перекачку хозяйственно-бытовых, производственных, ливневых и других стоков на очистные сооружения, в канализационные сети или к удалённой точке сброса. Стальное исполнение подходит для крупных и ответственных объектов, в том числе при значительной глубине заложения и повышенных нагрузках на корпус.
КНС применяются на следующих объектах:
- ЖИЛЫЕ КОМПЛЕКСЫ И МИКРОРАЙОНЫ - перекачка хозяйственно-бытовых сточных вод.
- КОТТЕДЖНЫЕ И ВАХТОВЫЕ ПОСЁЛКИ - организация централизованного водоотведения территории.
- ПРОМЫШЛЕННЫЕ ПРЕДПРИЯТИЯ - перекачка производственных и хозяйственных стоков.
- ОЧИСТНЫЕ СООРУЖЕНИЯ - подача стоков между технологическими объектами.
- ОБЪЕКТЫ ГОРОДСКОЙ ИНФРАСТРУКТУРЫ - парковки, АЗС и другие объекты.
- ЛИВНЕВЫЕ СИСТЕМЫ - перекачка поверхностных и дождевых вод.
- ОБЪЕКТЫ СО СЛОЖНЫМ РЕЛЬЕФОМ - водоотведение при невозможности самотёка.
- УДАЛЁННЫЕ ТОЧКИ СБРОСА - транспортировка стоков по напорному трубопроводу
Принцип работы
Работа канализационной насосной станции основана на автоматическом цикле приёма, накопления и принудительной перекачки сточных вод. Стоки самотёком поступают в приёмный резервуар, где их уровень контролируется поплавковыми датчиками. При достижении заданных отметок система управления автоматически запускает или останавливает насосное оборудование. Такой принцип обеспечивает стабильную работу КНС без необходимости постоянного присутствия обслуживающего персонала.

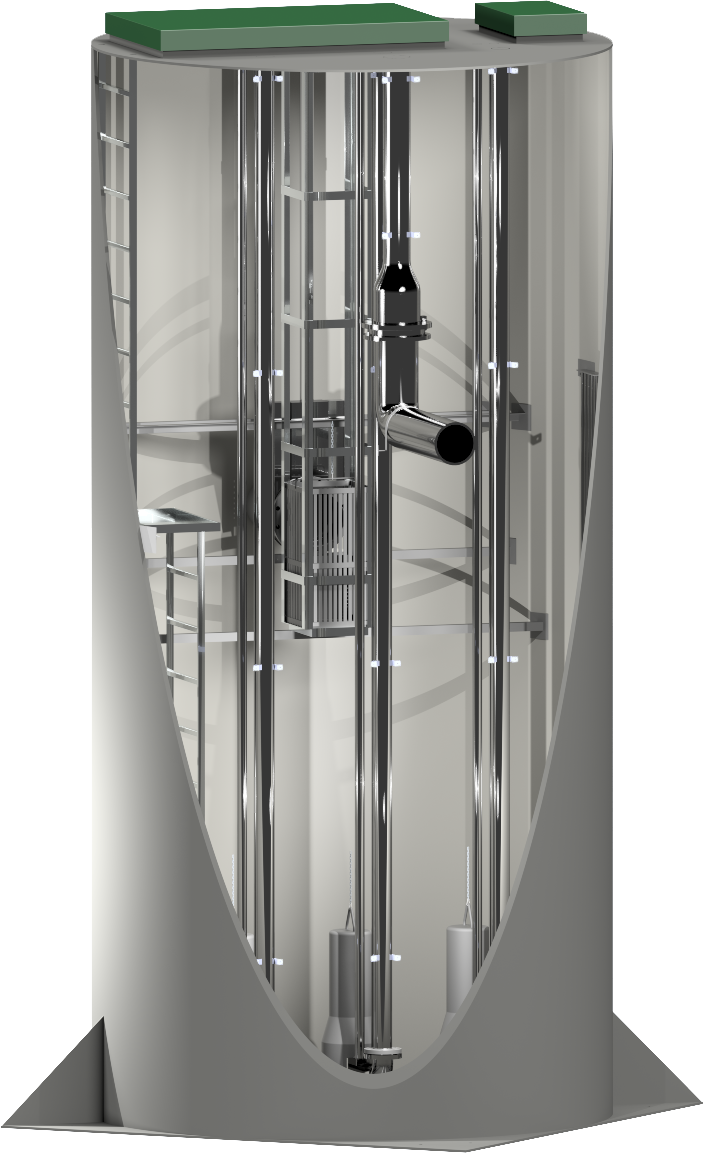

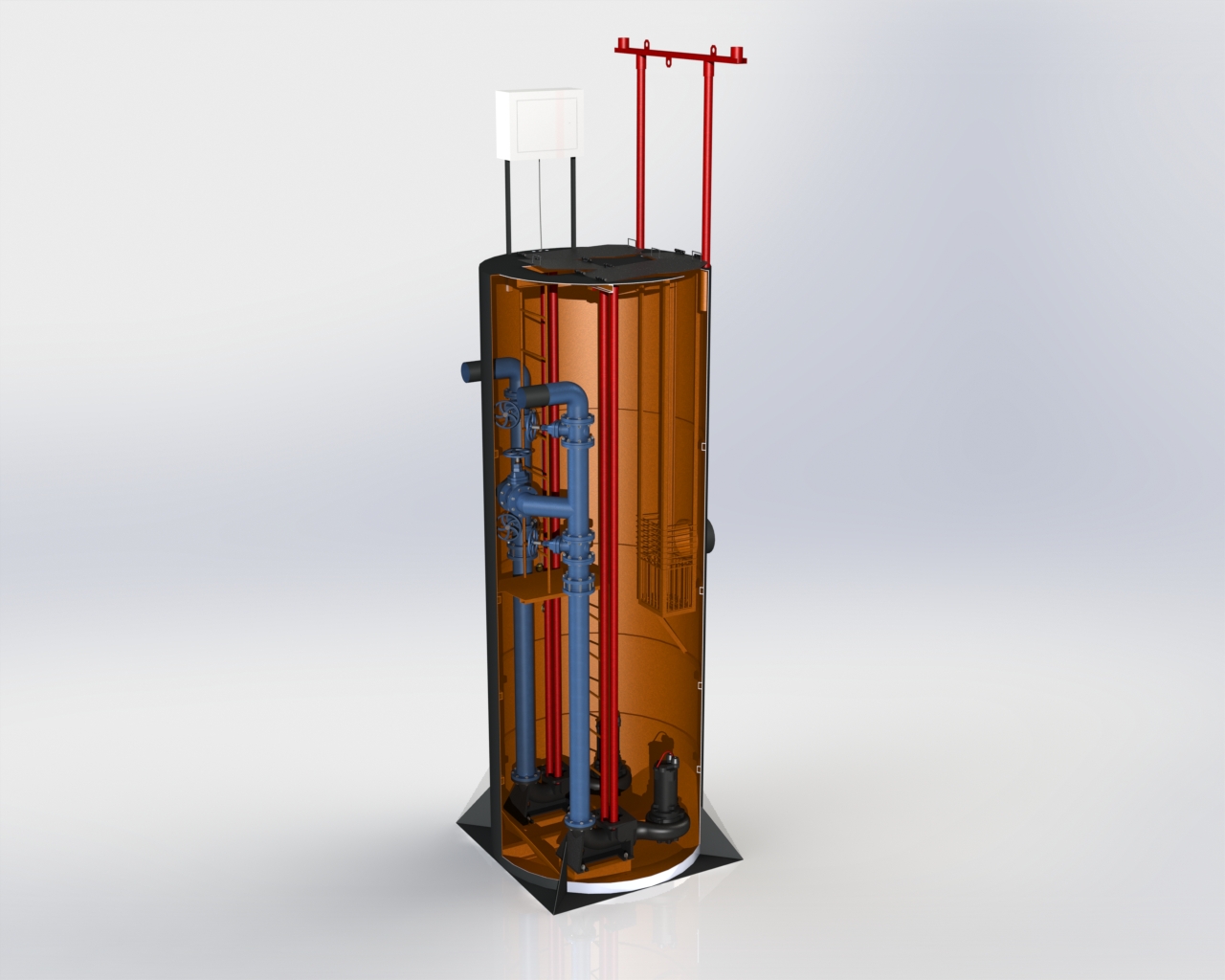

Канализационная насосная станция выполнена в виде подземного приёмного резервуара с установленными погружными насосами. Насосное оборудование подбирается под конкретные требования заказчика и работает не беспрерывно, а в периодическом режиме.
Оборудование оснащено поплавковыми датчиками уровня, оборудовано одним или двумя насосами ведущих брендов: Pedrollo, Lowara (Италия), Grundfos (Дания), WILO, KSB (Германия). Для обслуживания запорной арматуры и устанавливаемого контрольно-измерительного оборудования предусмотрена площадка обслуживания .

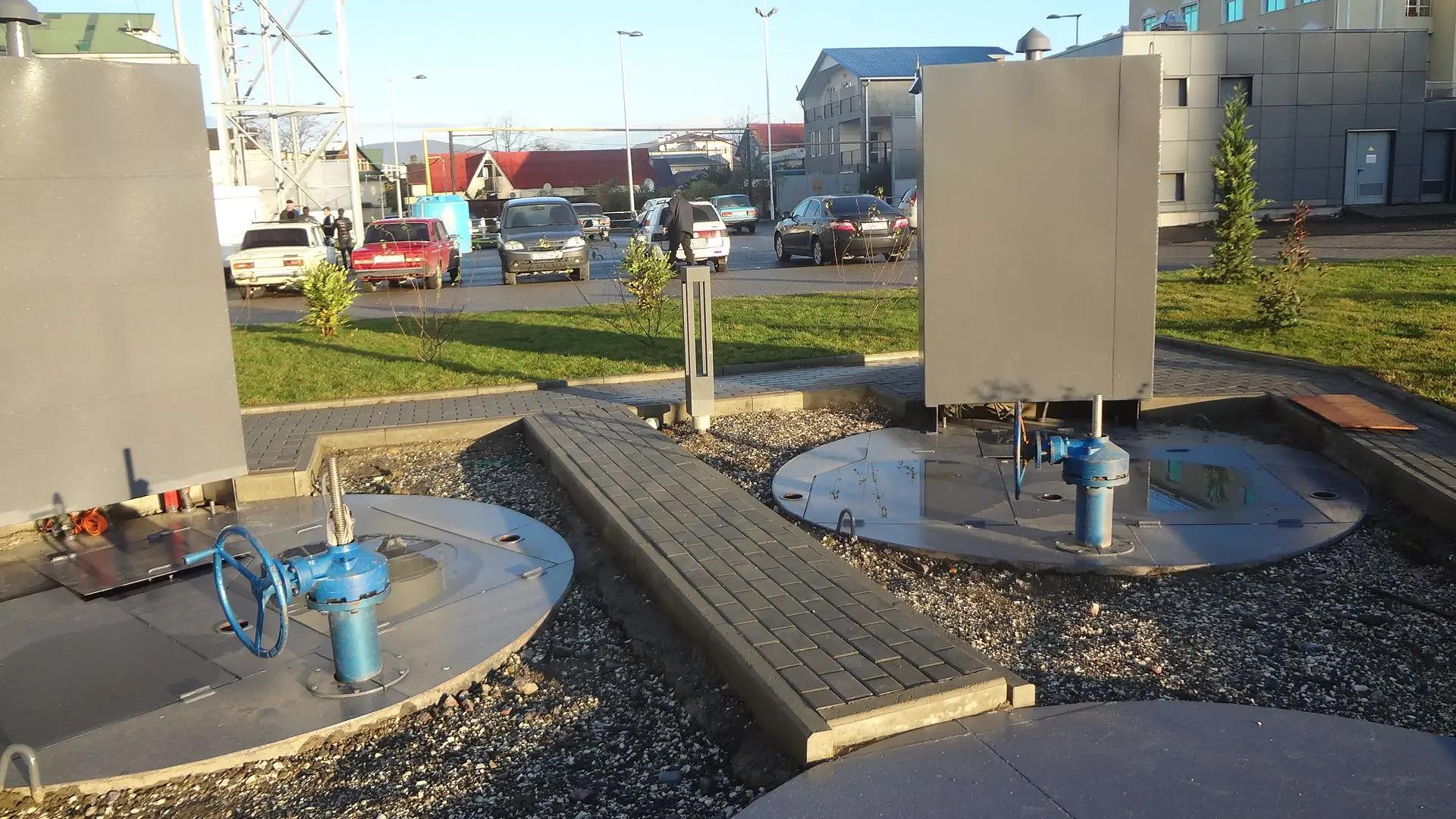

Крышка корпуса КНС оборудована шарнирными петлями, газовыми стойками (предназначенными для удобства открывания и фиксации крышки в открытом положении), а также навесным замком, препятствующим несанкционированному проникновению.
Секции очистных сооружений:
-
01 ПРИЁМ СТОЧНЫХ ВОД
Стоки поступают по самотечному трубопроводу в герметичный приёмный резервуар канализационной насосной станции.
-
02 ЗАДЕРЖАНИЕ КРУПНЫХ ВКЛЮЧЕНИЙ
Сорозадерживающая корзина задерживает крупные нерастворимые включения и защищает насосное оборудование от засорения.
-
03 НАКОПЛЕНИЕ СТОКОВ
Сточные воды накапливаются в приёмном резервуаре до достижения установленного рабочего уровня включения насосного оборудования.
-
04 КОНТРОЛЬ УРОВНЯ
Поплавковые датчики непрерывно контролируют уровень стоков и передают соответствующие сигналы в шкаф автоматического управления.
-
05 АВТОМАТИЧЕСКАЯ ПЕРЕКАЧКА
При достижении рабочего уровня автоматика включает насос, который подаёт стоки по напорному трубопроводу к месту назначения.
-
06 ОТКЛЮЧЕНИЕ И НОВЫЙ ЦИКЛ
После снижения уровня до заданной отметки насос автоматически отключается. КНС переходит в режим ожидания до следующего наполнения.
