Высокая кольцевая жесткость
Выдерживает значительные нагрузки от грунта.
Коррозийная стойкость
ПНД не требует защитных покрытий и антикоррозии.
Герметичный полимерный корпус
Защищает от проникновения грунтовых вод.
Гибкая конфигурация КНС
Изготавливается под параметры конкретного объекта.
Полная заводская готовность
Оборудование монтируется и проверяется заранее.
Высокая прочность корпуса
Спиральная конструкция повышает жёсткость стенок.
Описание
Канализационная насосная станция из спиральновитой трубы (КНС-СВТ) — подземное сооружение для приёма, накопления и принудительной перекачки хозяйственно-бытовых, ливневых и производственных сточных вод. Применяется на объектах, где транспортировка стоков самотёком невозможна, технически затруднена или экономически нецелесообразна.

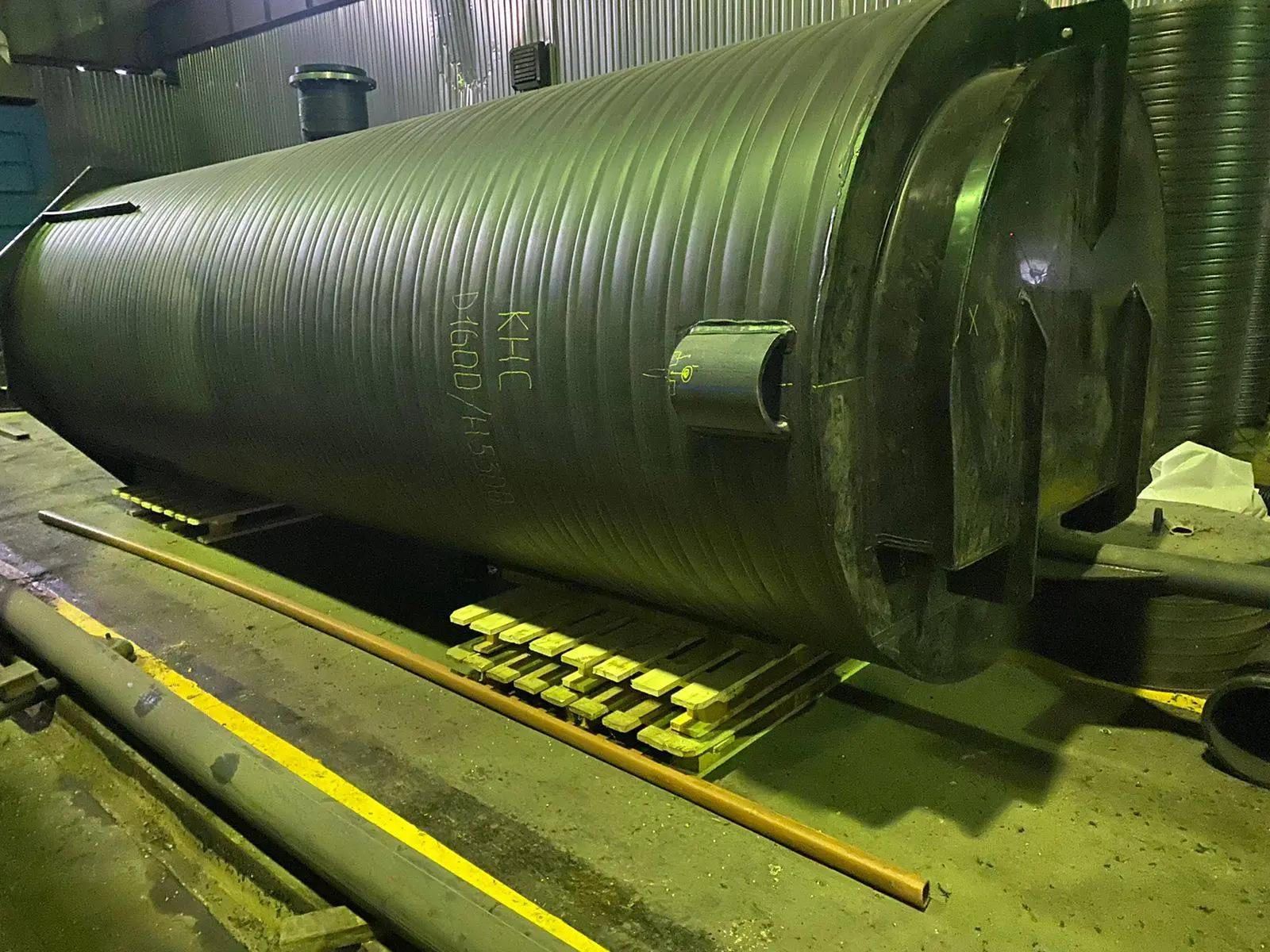

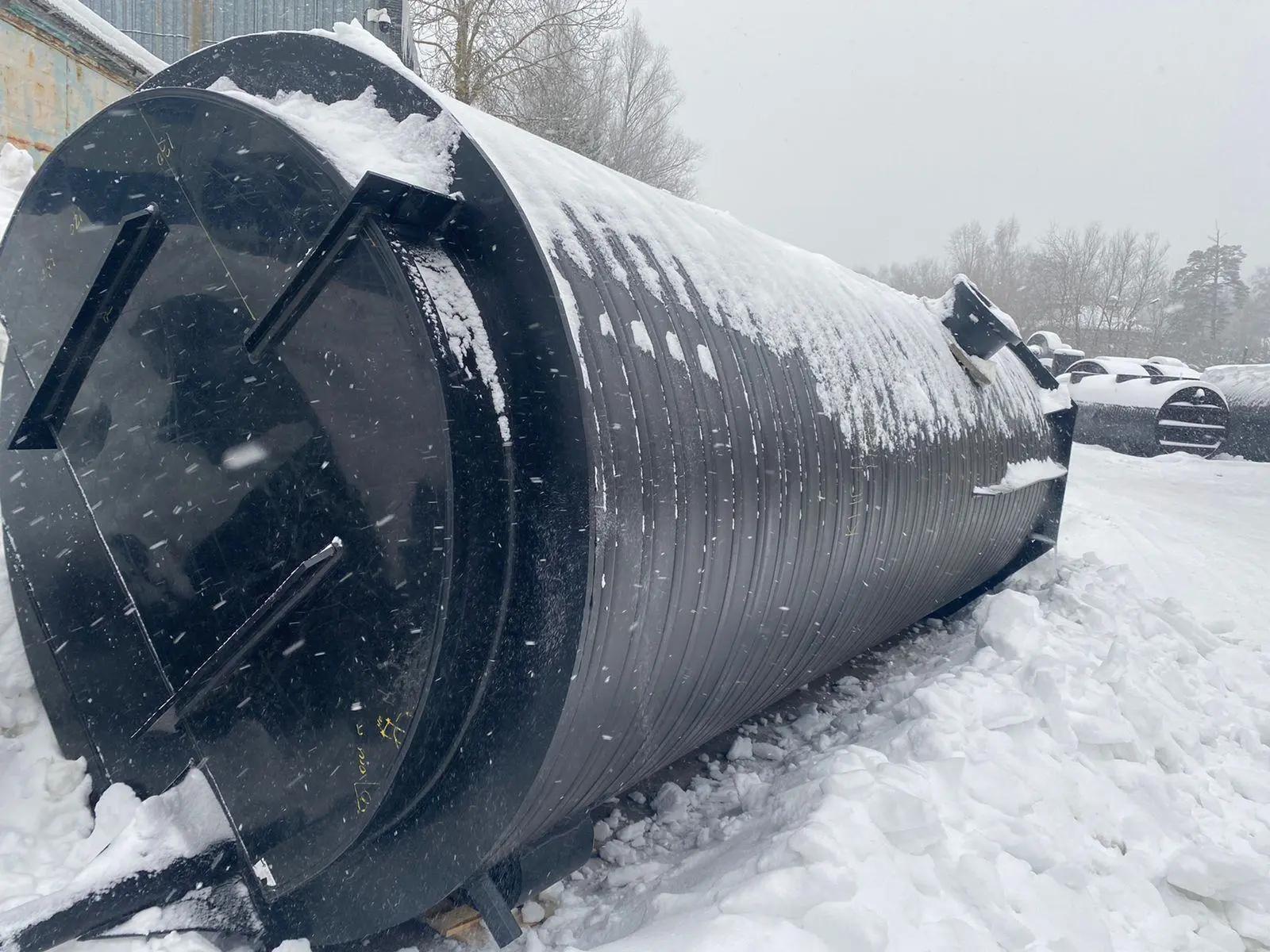

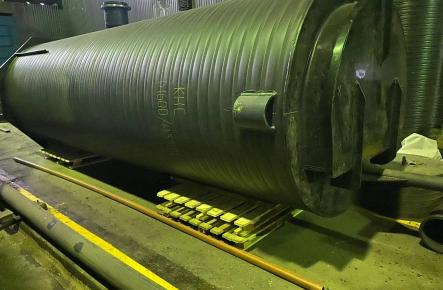

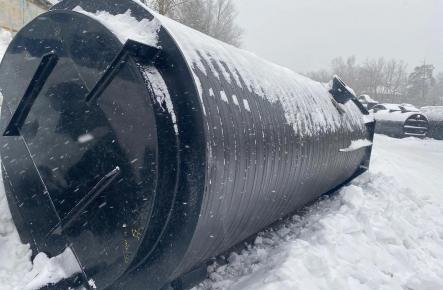

Корпус КНС изготавливается из спиральновитой трубы из ПНД. Профилированная конструкция стенки обеспечивает высокую кольцевую жёсткость корпуса и устойчивость к нагрузкам со стороны окружающего грунта. Полиэтилен не подвержен коррозии и не требует периодического восстановления антикоррозионного покрытия.
Технология изготовления позволяет выпускать КНС различных диаметров, высоты и конфигурации. В зависимости от проекта возможно вертикальное или горизонтальное исполнение, а для объектов большой производительности — применение нескольких корпусов и организация отдельных технологических зон.

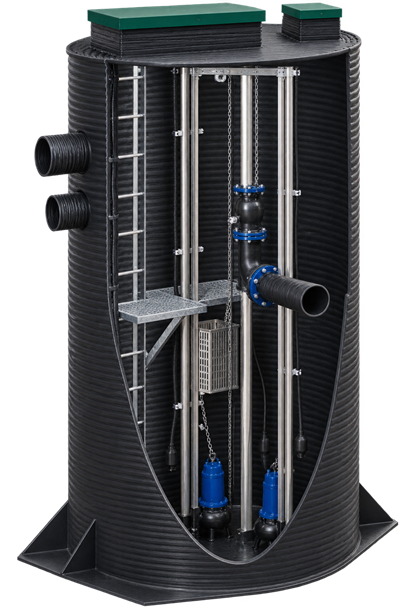

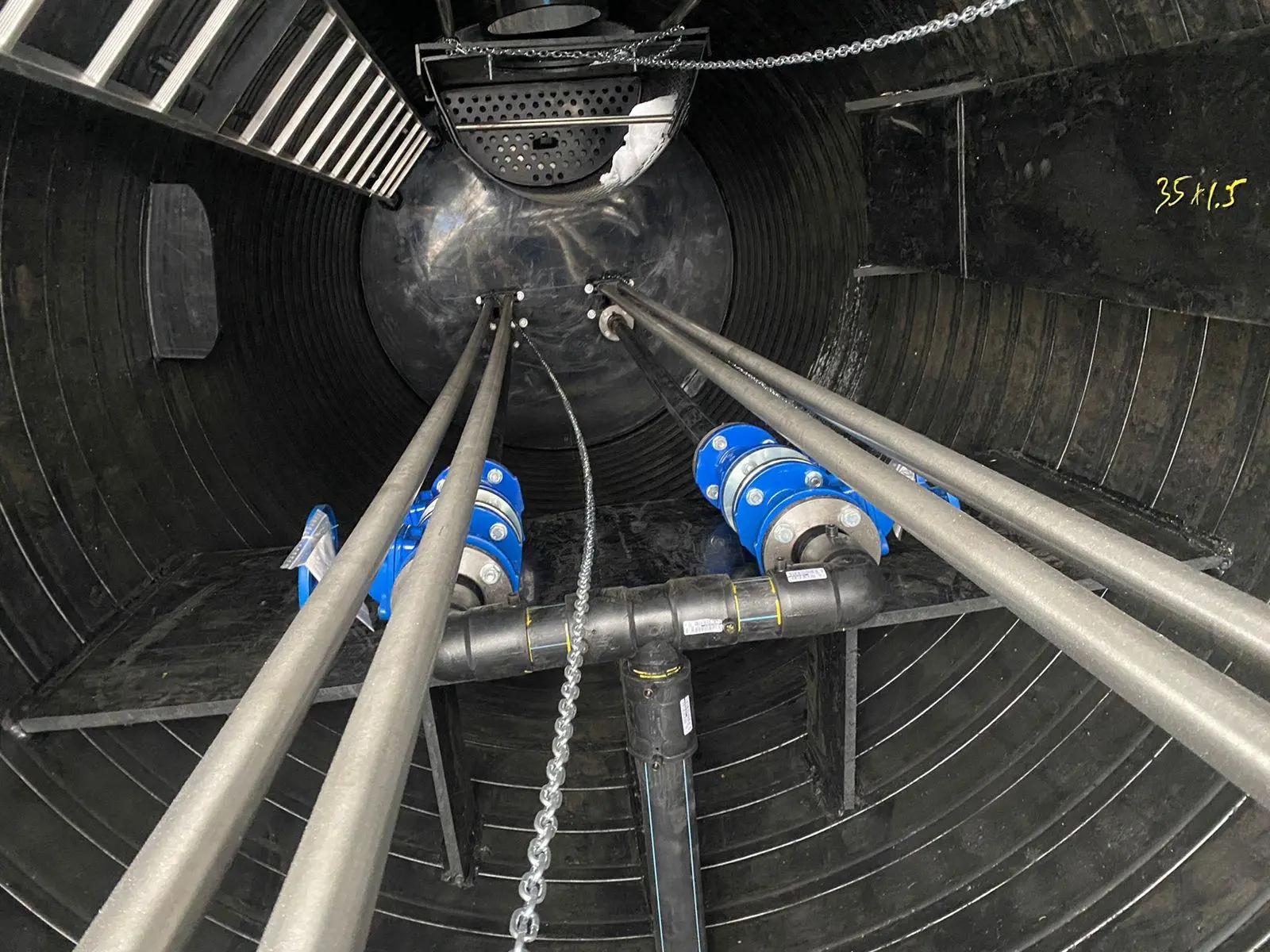

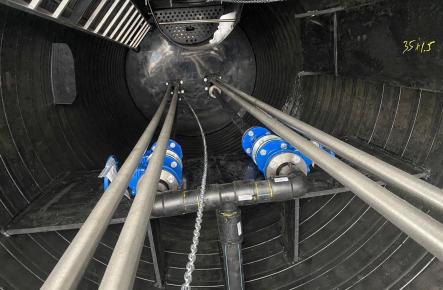

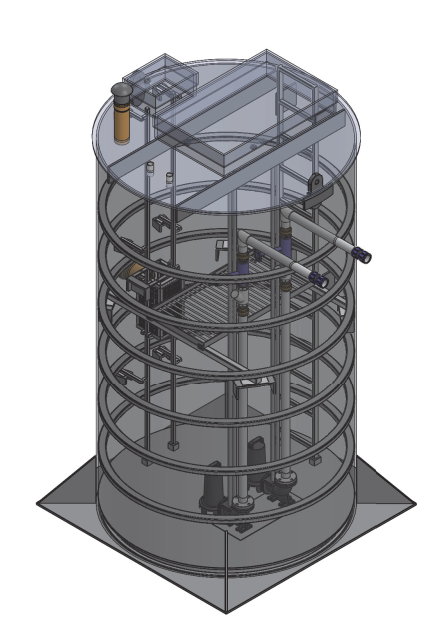

Станция комплектуется насосным оборудованием, трубной обвязкой, запорной арматурой, обратными клапанами, датчиками уровня, системой автоматического управления, лестницами и площадками обслуживания. Комплектация определяется индивидуально с учётом производительности, напора, состава перекачиваемой среды и требований проекта.
Применение
Канализационные насосные станции из спиральновитой трубы используются в системах водоотведения жилых, коммерческих, муниципальных и промышленных объектов. КНС обеспечивает принудительную транспортировку стоков при недостаточном естественном уклоне, большой глубине заложения канализационной сети или необходимости поднять стоки на более высокую отметку.
КНС-СВТ применяется для:
- хозяйственно-бытовых сточных вод;
- ливневых и талых стоков;
- производственных сточных вод;
- подачи стоков на очистные сооружения;
- перекачки очищенной воды;
- городских и поселковых систем канализации;
- промышленных и инфраструктурных объектов.
Станция может работать как самостоятельный объект канализационной сети либо входить в состав комплекса очистных сооружений.
Принцип работы
КНС работает по принципу автоматического накопления и последующей перекачки сточных вод. Стоки самотёком поступают в приёмный резервуар станции. По мере его заполнения система контроля уровня автоматически запускает насосное оборудование.
Погружные насосы перекачивают накопившуюся жидкость по напорному трубопроводу на очистные сооружения, в канализационный коллектор либо к другой предусмотренной проектом точке приёма.
После снижения уровня воды до установленной отметки автоматика останавливает насос. КНС переходит в режим ожидания до следующего цикла заполнения. Работа станции происходит автоматически и не требует постоянного присутствия обслуживающего персонала.
При использовании нескольких насосных агрегатов алгоритм управления может предусматривать чередование рабочих насосов, подключение резервного агрегата и совместную работу нескольких насосов при повышенном притоке.
Секции очистных сооружений:
-
01 ПРИЁМ СТОЧНЫХ ВОД
Стоки поступают по самотечному трубопроводу в приёмный резервуар КНС. Здесь происходит их временное накопление перед последующей перекачкой.
-
02 ЗАДЕРЖАНИЕ КРУПНЫХ ВКЛЮЧЕНИЙ
При соответствующей комплектации на входе устанавливается решётка или корзина для задержания крупных механических включений. Это снижает риск засорения и повреждения насосного оборудования.
-
03 КОНТРОЛЬ УРОВНЯ
Датчики непрерывно контролируют заполнение приёмного резервуара. При достижении заданной отметки система управления получает команду на запуск насосного оборудования.
-
04 АВТОМАТИЧЕСКИЙ ЗАПУСК НАСОСОВ
Рабочий насос включается автоматически и начинает откачку накопившихся стоков. При повышенном притоке или аварийном уровне система может подключать дополнительный насос — если такой алгоритм предусмотрен проектом КНС.
-
05 ПЕРЕКАЧКА СТОЧНЫХ ВОД
Насосы подают стоки по напорному трубопроводу к месту назначения. Обратные клапаны препятствуют возвратному движению жидкости после остановки насосов, а запорная арматура позволяет отключать отдельные линии при обслуживании.
-
06 ОСТАНОВКА И НОВЫЙ ЦИКЛ
После снижения уровня до установленной отметки насос автоматически отключается. Станция снова переходит в режим накопления, после чего рабочий цикл повторяется.
